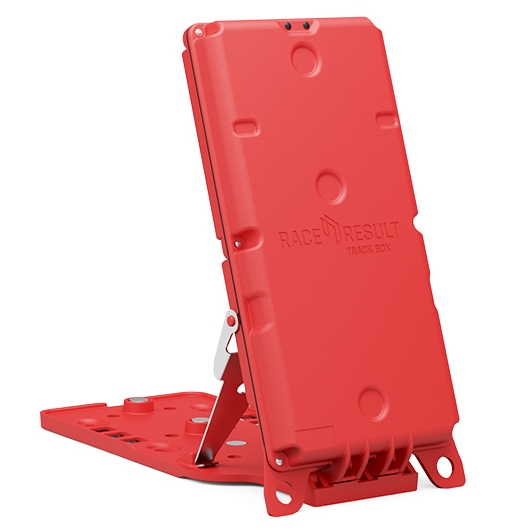

Track Box Pasiva
La Track Box Pasiva permite la sincronización del transpondedor UHF con un solo dispositivo pequeño. La solución de manos libres es fácil de llevar, súper rápida en la configuración y administrada a distancia. Con lector UHF, GPS y batería integrados, es el dispositivo ideal para puntos de split, localizaciones remotas de cronometraje y visualización avanzada de carreras.
Con su lector UHF integrado, GPS y batería integrados, este es el dispositivo ideal para puntos de división, ubicaciones de cronometraje remotas y visualización avanzada de carreras.*
Dispositivo autosuficiente
El Track Box pasiva es un sistema de cronometraje completo. Incluso se puede conectar a un panel solar para instalaciones permanentes.
Solución manos libres
Al estar preconfigurado, el dispositivo se activa con un solo clic y ahora se ejecuta automáticamente. No necesita más operación de un ayudante para enviar los datos de detección durante 10-18 horas.
Dimensiones inigualables
Con un peso de sólo 1,7kg/3,7lbs, la Box puede ser fácilmente transportada a lugares remotos. El modo de espera automático permite que la Box conserve energía durante la noche.
Mando a distancia
Las principales funcionalidades pueden ser configuradas y administradas a través de una interfaz en línea.
* Las tarjetas SIM necesarias no están incluidas en la compra.
Dos LEDs de estado indican el estado del GPS, la red y el lector en cualquier momento. Si se detecta un transpondedor, el LED parpadea en azul y la caja emite un pitido.
Puedes abrir la Box para insertar tu propia SIM. El módem LTE integrado puede ahora enviar datos a la dirección del servidor que has configurado. Todos los ajustes importantes se pueden definir con la configuración en línea o a través de la Track Box Reglas de Configuración.
Con sólo 4 vatios, el lector personalizado RACE RESULT tiene el menor consumo de energía del mercado. Los parámetros del protocolo RAIN UHF Gen2 están adaptados específicamente para aplicaciones de cronometraje. El lector es sensible a la orientación: cambia automáticamente al modo de espera si la Box se coloca en posición horizontal hacia arriba.
El dispositivo se enciende y se apaga con un solo clic. El botón puede ser bloqueado a través del software de configuración.

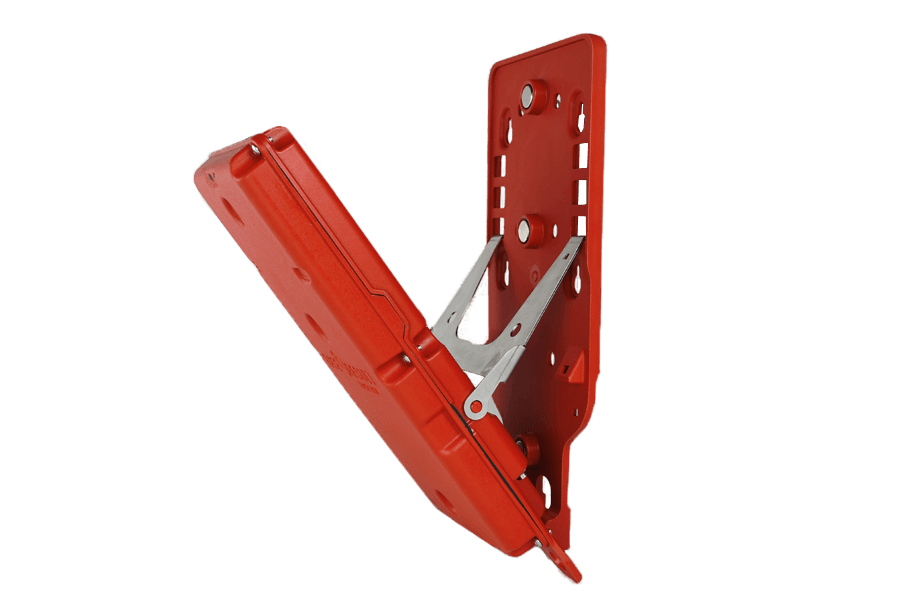

La Box puede colocarse en el suelo y asegurarse con las pilas provistas. También tiene tres imanes integrados. Permiten colgar la Box en postes de luz o en señales de la transito. Con la Box colgada, el ángulo puede ser ajustado para asegurar que la antena apunte directamente hacia los transpondedores.
Tiene tres baterías de Li-Po de 4000mAh y 3,7V con una capacidad total de 45Wh. La duración de la batería es de 10-18 horas en funcionamiento y 10 días en espera. Con la fuente de alimentación de 12V AC y el adaptador de doble carga, dos Boxes pueden ser cargadas simultáneamente. Con el lector desactivado, el tiempo de carga es de 6 horas.

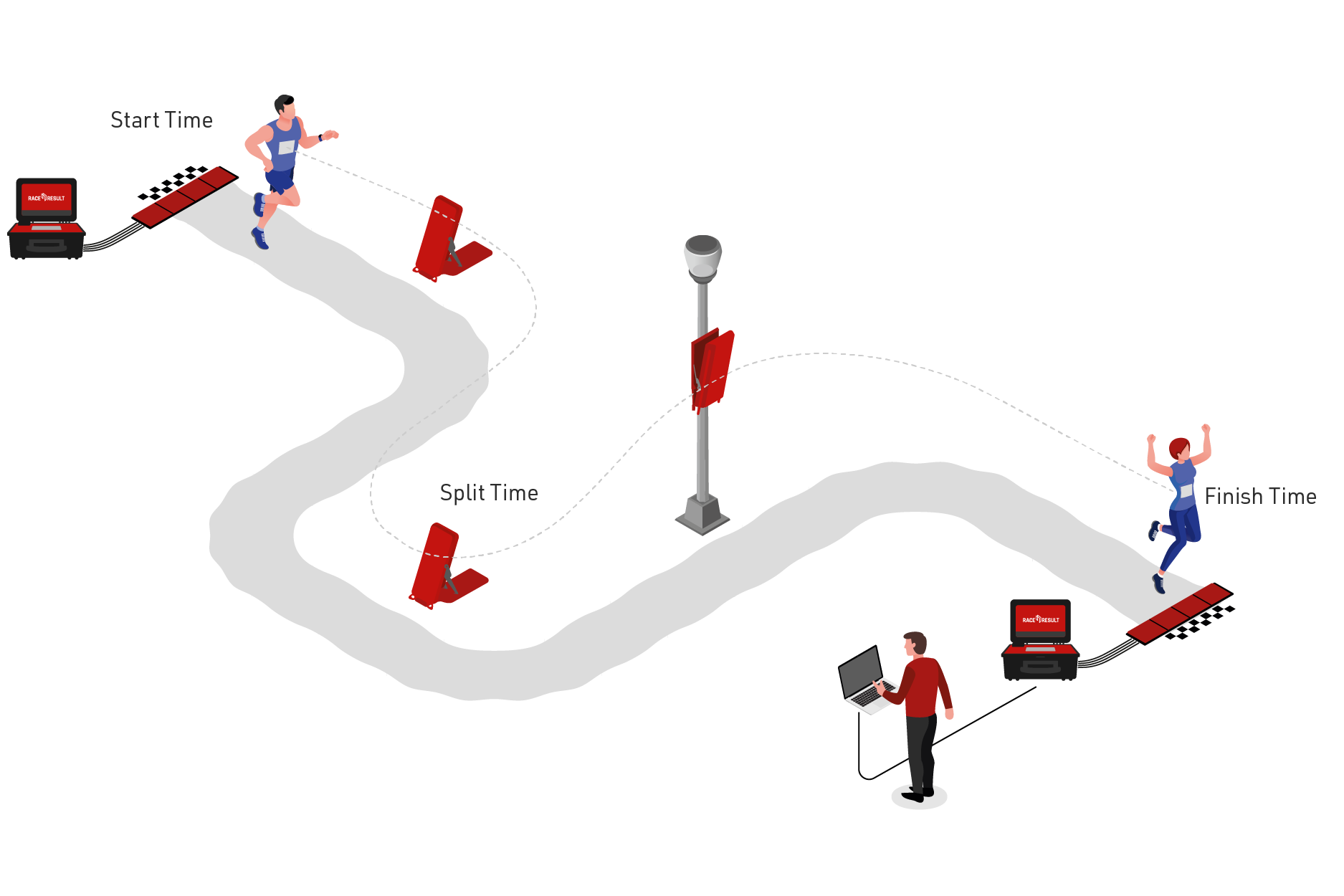

La Track Box pasiva se coloca a lo largo del recorrido donde la densidad de participantes no es demasiado alta.Lo ideal es que el dispositivo se instale perpendicularmente (90 grados) a la dirección del recorrido. Con la configuración óptima y los transpondedores usados correctamente, se pueden esperar más del 99% de detecciones dentro de un rango de 4 metros. Los transpondedores de hasta 25 metros pueden ser detectados, pero con tasas de lectura reducidas. Nota: Todos los sistemas de cronometraje UHF necesitan una línea de visión directa entre el transpondedor y la antena receptora. La Track Box Pasiva combina la lectura del transpondedor con la posición GPS actual y envía los datos a través de la tarjeta SIM a un servidor definido. Se integra perfectamente en el software de cronometraje RACE RESULT 12, donde funciona como un sistema de cronometraje convencional. La configuración de la Box se realiza a través de una interfaz en línea. Algunos parámetros pueden incluso ser cambiados enviando un SMS a la Box. Aprende más sobre la configuración aquí. La Track Box pasiva no está diseñada para ser usado como sistema de cronometraje para las líneas de salida y de llegada. Donde quiera que requiera la más alta precisión y confíe en una detección, por favor use una antena de tierra.
| Dimensions & Standards | |
|
Protection Class (Power Connector Plugged in or Closed) |
IP54 |
| Regulatory Conformity and Standards | EN60950 (safety) EN50581:2012 (RoHS) EN302208 (UHF RFID)* EN301489 (2.4GHz)* FCC Part 15.247 (UHF RFID)* FCC Part 15 (2.4GHz)* ARIB-STD-T106 (UHF RFID)* |
| Regulatory Regions |
ETSI_LOW ETSI_HIGH FCC CANADA JAPAN AUSTRALIA CHINA |
|
Versions** |
1) 866MHz / ETSI LOW 2) 915MHz / FCC 3) 915MHz / ETSI HIGH, CANADA, AUSTRALIA, CHINA, JAPAN |
| Temperature Range | -20°C to 50°C |
| Dimensions / Weight |
335mm x 160mm x 55mm 1.7Kg |
| *Pending **UHF operates globally on different frequencies (e.g. Europe 865 - 868 MHz, USA 902-968 MHz, AUS 920-925 MHz) with different detailed regulatory requirements. That is why RACE RESULT provides different versions of the system for different regulatory areas. When operating the passive part of the system in another country, make sure it complies with local regulation. |
|
| Power & Battery | |
|
Battery |
3 x 4000mAh 3.7v Li-Po |
| Battery Life** |
12-18h (UHF reader on - blue LED on) 10 days (Standby) |
|
Charging Time (0% - 90%) |
6h (UHF reader off - blue LED off) 10h (UHF reader on - blue LED on) |
| Charging Temperature | 0°C - 40°C |
| Power Consumption |
4W (UHF reader on & battery full) 10W (battery charging) |
| DC Power Supply |
12v - 15v, 800mA (battery charging) 10.8v PB battery undervoltage protection |
| AC Power Supply | 100v - 230v, 50/60Hz |
| Solar Power Supply |
5v - 25v (4W/6W/8W/10W) recommended - 30W - 50W "12v" panel DC > 17v enables solar mode |
| **Dependent on volume of data transmitted and temperature | |
| Detections & Passings | |
|
Memory |
40,000 passings (not persistent) |
| Timing Resolution | 1/10th second |
| Timing Accuracy |
Up to 200ms dependent on speed and distance between box and transponder |
|
Detection Rate*** (With clear line of sight to transponders at 5x transponders per second = 300x per minute) |
>99% within 4m of a single box >90% within 8m of a single box >99% between 2 boxes with 8m distance |
| Max Speed |
100km/h = 60mph (single transponder in read zone) |
| Max Simultaneous Transponders | 40x transponder in read zone |
| Max Theoretical Throughput | 300x transponders per minute |
| RF Characteristics | |||||||||
|
2.4GHz Channel Frequencies (Worldwide compliance) |
|
||||||||
| 2.4GHz TX Power | 3.5dBm | ||||||||
| 2.4GHz Range | 50m - 150m | ||||||||
| UHF Bands |
ETSI LOW: 865.7 / 866.3 / 866.9 / 867.5 MHz ETSI HIGH / FCC/ CANADA / AUSTRALIA / CHINA / JAPAN: 900 - 930MHz (bands dependent on regional regulations) |
||||||||
| UHF TX Power |
36dBm EIRP typical (up to 39dBm EIRP, dependent on regional regulations) |
||||||||
| UHF RX Sensitivity | -85dBm | ||||||||
| Integrated UHF Antenna |
6dBi gain 90° beamwidth |
||||||||
| Connectivity & GPS | |
|
Internal GPS |
Qualcomm gpsOne Gen8c with GPS, GLONASS, BeiDou/Compass, Galileo and QZSS |
|
29 Band 4G / LTE / 3G / 2G Module Worldwide Coverage |
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD:B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 |
| SIM Card | 2FF standard / mini-size |
| Antennas | internal |
| Package Contents | |
| Includes |

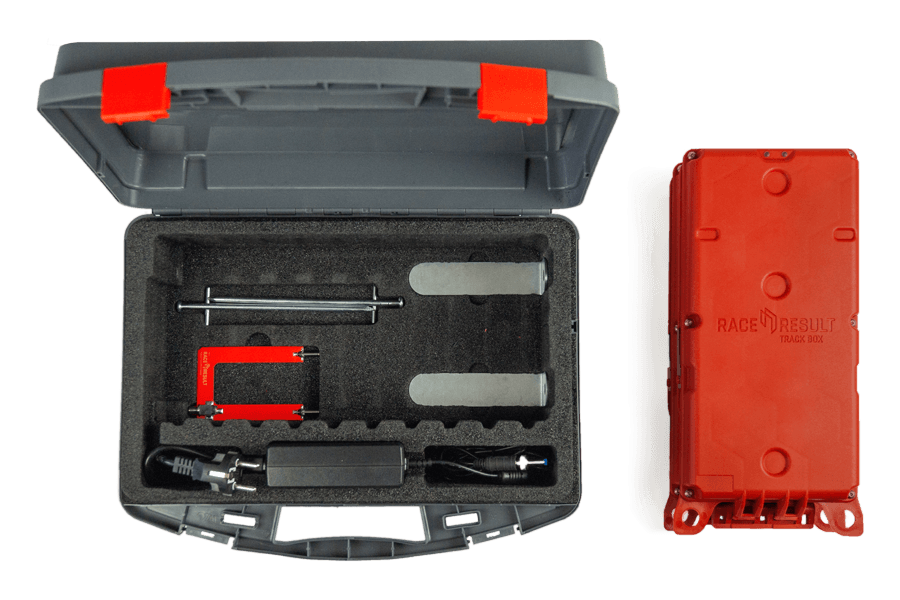

foam-padded case with shoulder strap 2 x Track Boxes 2 x tripod mounts 2 x stakes 1 x double charge adapter 1 x 12v AC adapter 1 x mains power lead |
| Dimensions / Weight |
390mm x 300mm x 135mm 5Kg |
Artículos útiles en nuestra Knowledge Base:
Configuración y posicionamiento óptimos →
Configuración Track Box →
Funcionamiento de la batería, la carga y el panel solar →
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you
accept YouTube's terms and conditions.
Track Box Passive
Guía completa para principiantes
Track Box Passive
Conexión de paneles solares
Track Box Passive
Introducción

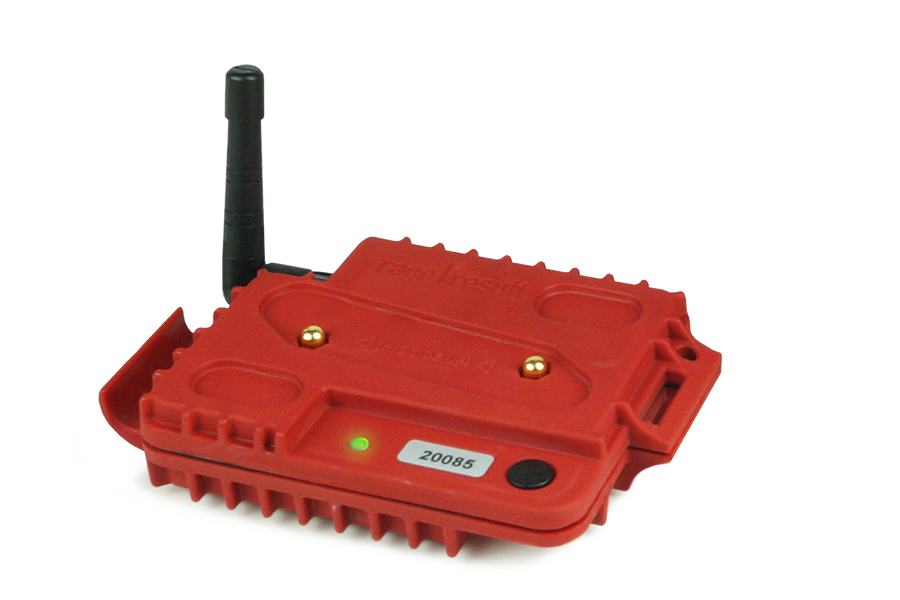

Track Box Activa

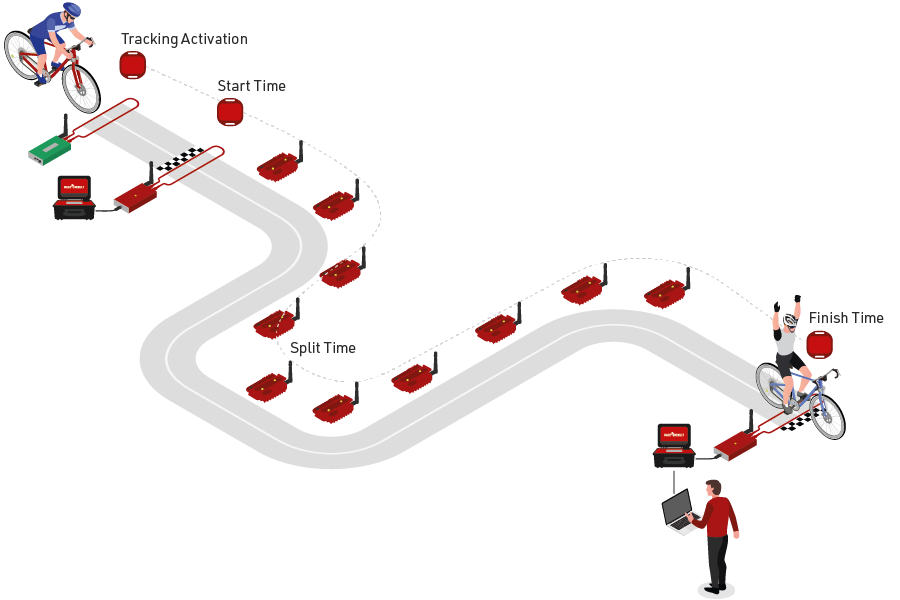

Con la Track Box, puedes brindar seguimiento y cronometraje con el mismo transpondedor. Las Track Boxes colocadas a lo largo del trayecto reciben pings de todos los transpondedores habilitados con seguimiento en un radio de 50 m y transmiten los datos en línea y en directo. De esta manera, puedes utilizar estos datos para producir una visualización del seguimiento en directo y para publicar cualquier cantidad de puntos de cronometraje intermedios.
Con el modo de seguimiento activado, ActivePro V3 envía pings. Los Track Boxes de RACE RESULT reciben estas señales y las transmiten a través de la red móvil al servidor de cronometraje. Esto permite un mejor seguimiento de los atletas sin necesidad de dispositivos de seguimiento adicionales. Track Box también es la forma más fácil de configurar puntos de división en lugares remotos.
| Safety & conditions Track Box | |
| Protection class |
IP64 -waterproof- |
| Temperature | -20°C to 70°C |
| Dimensions / weight | 165 x 102 x 32 mm / 400 g |
| Connectivity | |
| Internal GPS | Qualcomm gpsOne Gen8 with GLONASS |
| Internal 3G | 7 band 3G + quadband GPRSStandard SIM-Card |
| Battery | |
| Battery type | LiPo, 4,000 mAh, 3.7 V |
| Charge current | 230mA at 15V (full in 5h) 150mA at 12V (full in 10h) |
| Battery life | Moving: 1 day Stationary: 3-5 days |
| 2.4 GHz RF specification | |
| Transponder 2.4GHz channel frequencies (worldwide compliance) | 1: 2.480 MHz 2: 2.405 MHz 3: 2.425 MHz 4: 2.475 MHz 5: 2.415 MHz 6: 2.460 MHz 7: 2.435 MHz 8: 2.450 MHz |
| 2.4 GHz TX Power | 3,5 dBm |
| Internal Data Buffer | 10,000 trackping records |
| Read Range | 50 m - 150 m |
| 10 Track Boxes Pack | |
| Content | Foam-padded suitcase with shoulder strap 10 Track Boxes Track Box charge adapter 15 V AC adaptor with universal power inlet Mains power lead |
| Dimensions / weight | 390 x 300 x 135 mm / 5.5 kg |
