Track Box Passivo

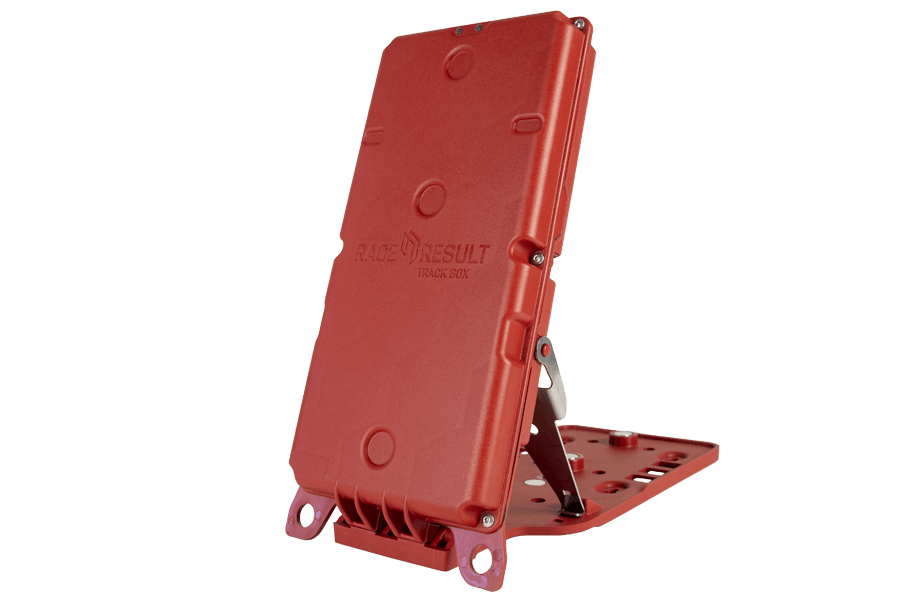

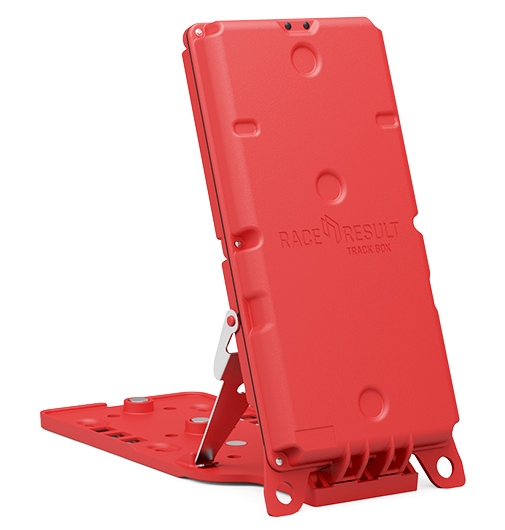

Il Track Box Passivo permette di cronometrare con transponder UHF semplicemente usando un piccolo dispositivo. Questo è facile da trasportare, super veloce nella installazione e gestibile da remoto. Con il lettore UHF, GPS e batteria integrati è il dispositivo ideale per punti di cronometraggio intermedi, per quelli posti in località remote e per la viualizzazione avanzata di gara.
Con i partecipanti che indossano transponder usa e getta economici sui loro pettorali, questa è la soluzione ideale per punti di controllo aggiuntivi lungo il percorso, per posizioni remote di cronometraggio o per gare di trail.*
Dispositivo auto-sufficiente
Con lettore UHF integrato, modem LTE, batteria, SIM e GPS il Track Box Passivo è un sistema di cronometraggio completo. Può essere inoltre collegato ad un pannello solare per una installazione permanente.
Soluzione Hands-free
Essendo preconfigurato, il dispositivo si attiva con un clic del pulsante diventando automaticamente operativo. Non ha bisogno di ulteriori operazioni da parte di un assistente per inviare i dati di rilevamento per 10-18 ore.
Dimensioni senza eguali
Con un peso di soli 1.7kg/3.7lbs, il Track Box Passivo può essere trasportato facilmente nei luoghi più remoti. La modalità di stand-by automatico permette al Box di preservare l’energia durante la notte.
Controllo Remoto
Le principali funzionalità possono essere configurate e gestite attraverso l’interfaccia online.
* Le carte SIM necessarie non sono incluse nell'acquisto.
Due LED di stato indicano lo stato del GPS, della rete e del lettore UHF in ogni momento. Se un trasponder viene rilevato, il LED lampeggia blu e il Box emette un beep.
Puoi aprire il Box per inserire la tua scheda SIM. Il modem LTE integrato può così inviare dati all’indirizzo server che hai configurato. Tutte le impostazioni più importanti possono essere definite attraverso la configurazione online o attraverso le Regole di Configurazione del Track Box.
Con soli 4 watt, il lettore personalizzato RACE RESULT ha il consumo energetico più basso sul mercato. I parametri del protocollo RAIN UHF Gen2 sono fatti appositamente su misura per le applicazioni di cronometraggio. Il lettore riconosce il suo orientamento spaziale: passa automaticamente alla modalità stand-by se questo viene disteso con la faccia rivolta verso l’alto.
Il dispositivo si accende e si spegne con la singola pressione del pulsante. Questo può essere bloccato attraverso la configurazione software.

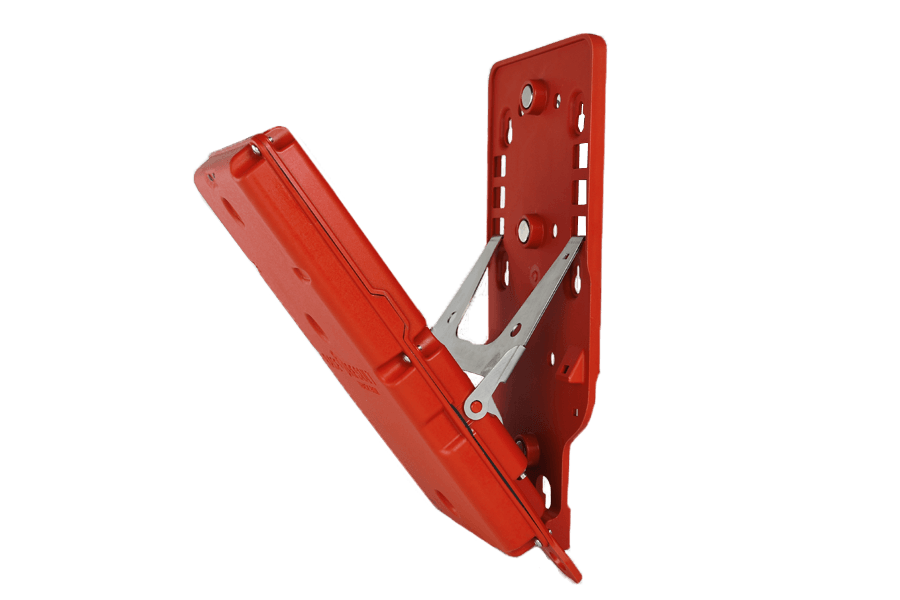

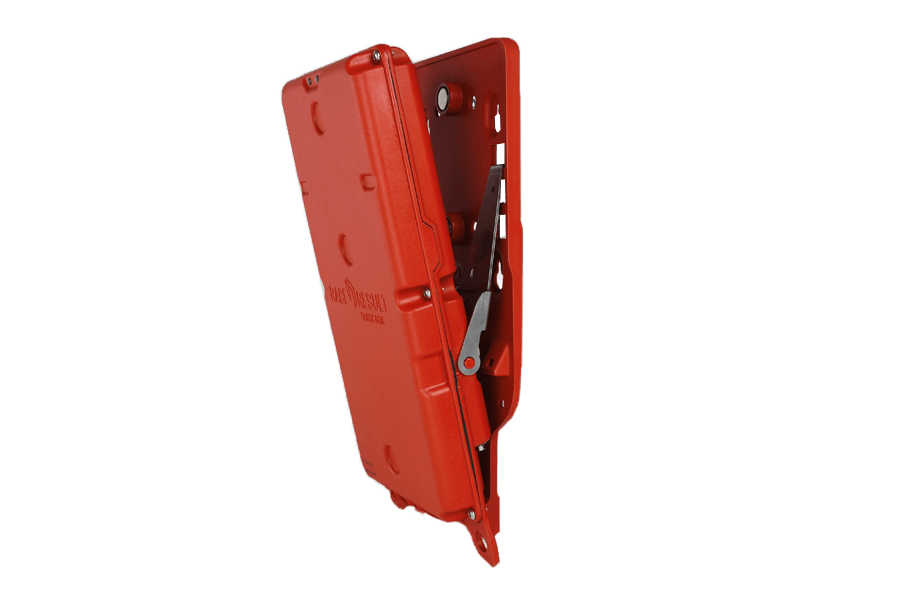

Il Track Box può essere posizionato a terra e fissato con i picchetti forniti. Ha anche tre magneti integrati: questi consentono di appenderlo a lampioni o cartelli stradali. Con il Track Box appeso, la sua angolazione può e deve essere regolata per garantire che l'antenna punti direttamente verso i transponder.
Ha tre batterie Li-Po da 4000 mAh da 3,7 V con una capacità totale di 45 Wh. La durata della batteria è di 10-18 ore in funzione e 10 giorni in standby. Con l'alimentatore a 12 V CA e l'adattatore di doppia ricarica, è possibile caricare contemporaneamente due Track Box. Con il lettore disattivato, il tempo di ricarica è di 6 ore.
Il Track Box Passivo deve essere installato lungo il percorso di gara in punti dove la densità dei partecipanti non ètroppo elevata. Idealmente, il dispositivo deve essere installato perpendicolarmente (90 gradi) alla direzione di gara.
Con una installazione ottimale e con i transponder indossati correttamente, è possibile prevedere > 99% delle rilevazioni entro un raggio di 4 metri. È possibile rilevare transponder fino a 25 metri, ma con velocità di lettura ridotte. Nota: tutti i sistemi di cronometraggio UHF richiedono una linea di visione diretta tra il transponder e l'antenna ricevente.

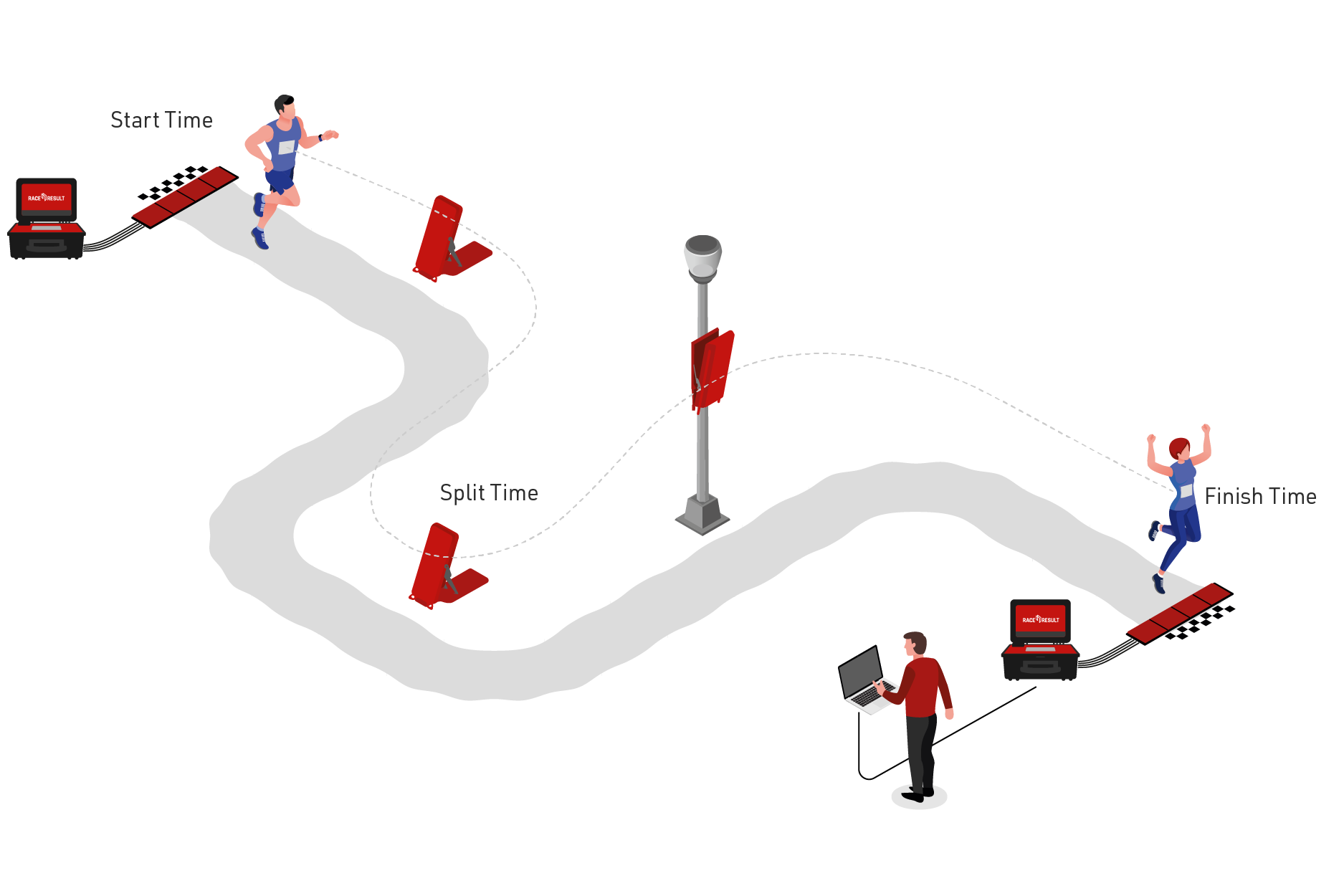

Il Track Box Passivo combina il transponder letto con l'attuale posizione GPS e invia i dati tramite scheda SIM ad un server definito. È perfettamente integrato nel software di cronometraggio RACE RESULT 12, dove funziona come un sistema di cronometraggio convenzionale. La configurazione del Box viene fatta attraverso interfaccia online. Alcuni parametri possono essere inoltre modificati inviando un SMS al Box.
Il Track Box Passivo non è progettato per essere utilizzato come sistema di cronometraggio nelle linee di Partenza e Arrivo. Ovunque sia richiesta la massima precisione e si faccia affidamento sul rilevamento, è bene utilizzare un'antenna da terra.
| Dimensions & Standards | |
|
Protection Class (Power Connector Plugged in or Closed) |
IP54 |
| Regulatory Conformity and Standards | EN60950 (safety) EN50581:2012 (RoHS) EN302208 (UHF RFID)* EN301489 (2.4GHz)* FCC Part 15.247 (UHF RFID)* FCC Part 15 (2.4GHz)* ARIB-STD-T106 (UHF RFID)* |
| Regulatory Regions |
ETSI_LOW ETSI_HIGH FCC CANADA JAPAN AUSTRALIA CHINA |
|
Versions** |
1) 866 MHz / ETSI LOW 2) 915 MHz / FCC 3) 915 MHz / ETSI HIGH, CANADA, AUSTRALIA, CHINA, JAPAN |
| Temperature Range | -20° C to 50° C |
| Dimensions / Weight |
335 mm x 160 mm x 55 mm 1.7 kg |
| *Pending **UHF operates globally on different frequencies (e.g. Europe 865 - 868 MHz, USA 902-968 MHz, AUS 920-925 MHz) with different detailed regulatory requirements. That is why RACE RESULT provides different versions of the system for different regulatory areas. When operating the passive part of the system in another country, make sure it complies with local regulation. |
|
| Power & Battery | |
|
Battery |
3 x 4000 mAh 3.7 V Li-Po |
| Battery Life** |
12-18 h (UHF reader on - blue LED on) 10 days (Standby) |
|
Charging Time (0 % - 90 %) |
6 h (UHF reader off - blue LED off) 10 h (UHF reader on - blue LED on) |
| Charging Temperature | 0°C - 40°C |
| Power Consumption |
4W (UHF reader on & battery full) 10W (battery charging) |
| DC Power Supply |
12 V - 15 V, 800 mA (battery charging) 10.8 V PB battery undervoltage protection |
| AC Power Supply | 100 V - 230 V, 50/60Hz |
| Solar Power Supply |
5 V - 25 V (4 W / 6 W / 8 W / 10 W) recommended - 30 W - 50 W "12 V" panel DC > 17 V enables solar mode |
| **Dependent on volume of data transmitted and temperature | |
| Detections & Passings | |
|
Memory |
40,000 passings (not persistent) |
| Timing Resolution | 1/10th second |
| Timing Accuracy |
Up to 200 ms dependent on speed and distance between box and transponder |
|
Detection Rate*** (With clear line of sight to transponders at 5x transponders per second = 300x per minute) |
>99 % within 4 m of a single box >90 % within 8 m of a single box >99 % between 2 boxes with 8 m distance |
| Max Speed |
100 km/h = 60 mph (single transponder in read zone) |
| Max Simultaneous Transponders | 40x transponder in read zone |
| Max Theoretical Throughput | 300x transponders per minute |
| RF Characteristics | |||||||||
|
2.4 GHz Channel Frequencies (Worldwide compliance) |
|
||||||||
| 2.4 GHz TX Power | 3.5 dBm | ||||||||
| 2.4 GHz Range | 50 m - 150 m | ||||||||
| UHF Bands |
ETSI LOW: 865.7 / 866.3 / 866.9 / 867.5 MHz ETSI HIGH / FCC/ CANADA / AUSTRALIA / CHINA / JAPAN: 900 - 930 MHz (bands dependent on regional regulations) |
||||||||
| UHF TX Power |
36dBm EIRP typical (up to 39 dBm EIRP, dependent on regional regulations) |
||||||||
| UHF RX Sensitivity | -85 dBm | ||||||||
| Integrated UHF Antenna |
6 dBi gain 90° beamwidth |
||||||||
| Connectivity & GPS | |
|
Internal GPS |
Qualcomm gpsOne Gen8c with GPS, GLONASS, BeiDou/Compass, Galileo and QZSS |
|
29 Band 4G / LTE / 3G / 2G Module Worldwide Coverage |
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD:B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 |
| SIM Card | 2FF standard / mini-size |
| Antennas | internal |
| Package Contents | |
| Includes |

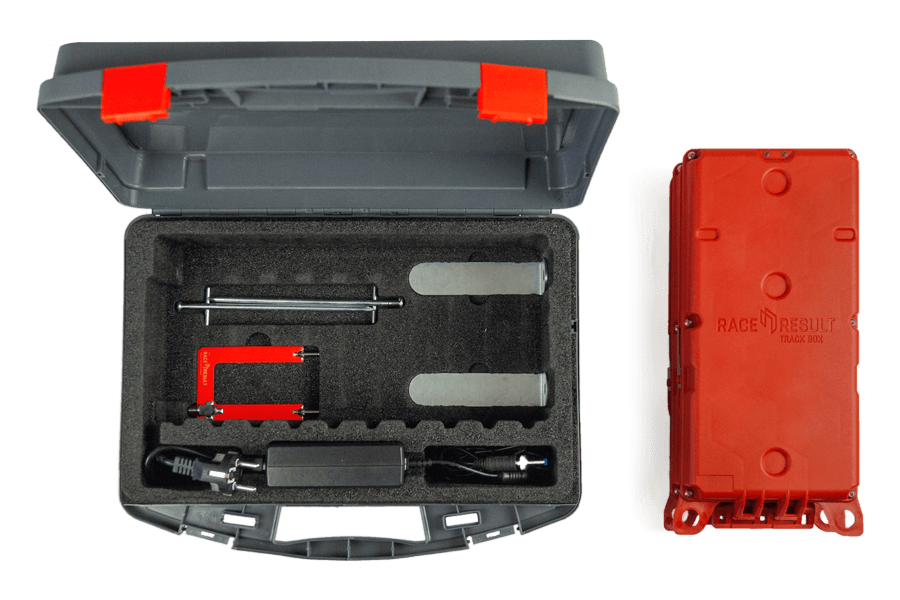

foam-padded case with shoulder strap 2 x Track Boxes 2 x tripod mounts 2 x stakes 1 x double charge adapter 1 x 12 V AC adapter 1 x mains power lead |
| Dimensions / Weight |
390 mm x 300 mm x 135 mm 5 kg |
Articoli utili nella nostra Knowledge Base:
Configurazione e posizionamento ottimali →
Impostazioni della Track Box →
Funzionamento della batteria, della ricarica e del pannello solare →
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you
accept YouTube's terms and conditions.
Track Box Passive
Guida completa per principianti
Track Box Passive
Collegamento di pannelli solari
Track Box Passive
Introduzione

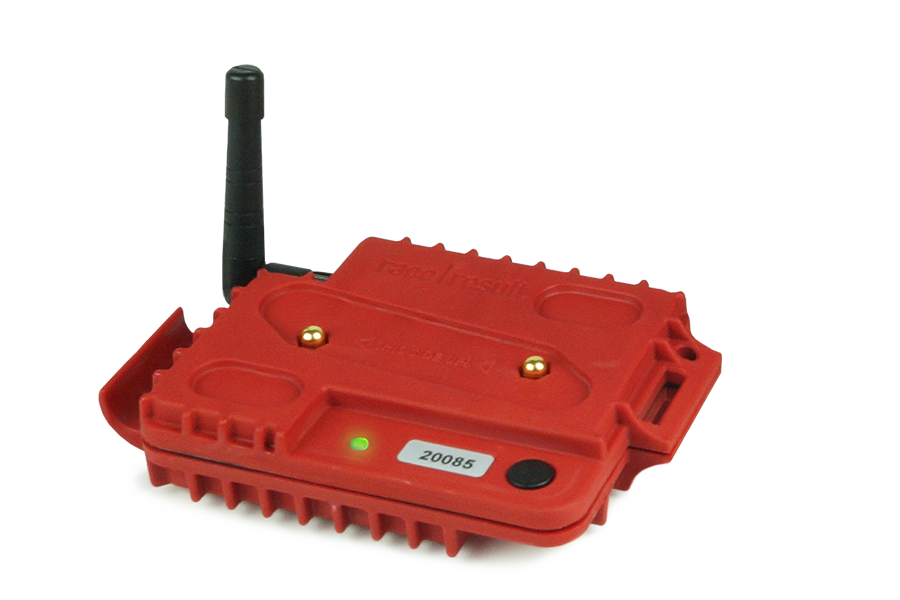

Track Box Attivo

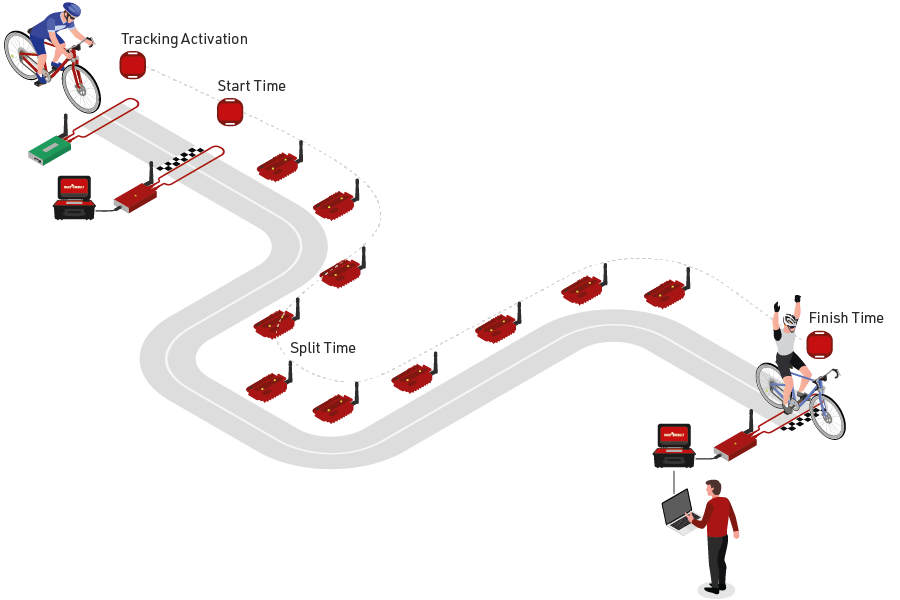

Con il Track Box, è possibile fornire tracciamento e cronometraggio con lo stesso transponder. I Track Box posizionati lungo il percorso o sui veicoli da corsa ricevono i ping da tutti i transponder abilitati al tracking entro un raggio di 50 m e trasmettono i dati online. È quindi possibile utilizzare questi dati per produrre una visualizzazione di tracciamento in tempo reale e per pubblicare una quantità di intermedi senza precedenti.
Con la modalità Tracking attivata, ActivePro V2 invia un ping ogni secondo. I Track Box ricevono questi segnali e li trasmettono tramite rete mobile al server di cronometraggio. Ciò consente un migliore monitoraggio dell'atleta senza la necessità di dispositivi di tracciamento aggiuntivi. Il Track Box è anche il modo più semplice per impostare punti intermedi in luoghi remoti.
| Safety & conditions Track Box | |
| Protection class |
IP64 -waterproof- |
| Temperature | -20° C to 70° C |
| Dimensions / weight | 165 x 102 x 32 mm / 400 g |
| Connectivity | |
| Internal GPS | Qualcomm gpsOne Gen8 with GLONASS |
| Internal 3G | 7 band 3G + quadband GPRSStandard SIM-Card |
| Battery | |
| Battery type | LiPo, 4,000 mAh, 3.7 V |
| Charge current | 230 mA at 15 V (full in 5 h) 150 mA at 12 V (full in 10 h) |
| Battery life | Moving: 1 day Stationary: 3-5 days |
| 2.4 GHz RF specification | |
| Transponder 2.4 GHz channel frequencies (worldwide compliance) | 1: 2.480 MHz 2: 2.405 MHz 3: 2.425 MHz 4: 2.475 MHz 5: 2.415 MHz 6: 2.460 MHz 7: 2.435 MHz 8: 2.450 MHz |
| 2.4 GHz TX Power | 3,5 dBm |
| Internal Data Buffer | 10,000 trackping records |
| Read Range | 50 m - 150 m |
| 10 Track Boxes Pack | |
| Content | Foam-padded suitcase with shoulder strap 10 Track Boxes Track Box charge adapter 15 V AC adaptor with universal power inlet Mains power lead |
| Dimensions / weight | 390 x 300 x 135 mm / 5.5 kg |
Articoli utili nella nostra Knowledge Base:"
Come funzionano i Track Box →
Distribuzione dei Track Box →
Attivazione Tracking nei Transponder →
