La próxima generación

Todo lo que deseabas era un sistema de cronometraje.
Y aún más.

Usabilidad de primera clase

Ubidium puede utilizarse en todas las condiciones meteorológicas. La pantalla y los botones están siempre visibles y accesibles. No es necesario proteger la unidad de control con una cubierta.

Diseño sólido y ligero

El factor de forma completamente nuevo garantiza la máxima flexibilidad. Con dos pilas incluidas, sólo pesa ~4,1 kg. Las conexiones delanteras y traseras facilitan el manejo.

Brillante gestión de la energía

Inserte una o dos pilas e intercámbielas en caliente mientras está encendido. En modo de temporización activa, ¡puedes conseguir más de 30 horas de autonomía! Ubidium también puede alimentarse a través de USB-C, POE, CC o incluso panel solar.

Frente
Parte Superior
Parte Trasera
¡Toca los círculos para explorar el dispositivo!

La tapa protectora siempre bajará automáticamente, se cerrará con imanes integrados y empujará todos los cables hacia la escoba. De este modo, todos los puertos de conexión están protegidos de la lluvia, el barro y las salpicaduras de agua.

Ubidium ofrece más opciones de conectividad que cualquier sistema de cronometraje del mercado. Esto incluye POE, USB-C, CA y CC, y una ranura SIM. Una tarjeta SIM adicional está instalada dentro del sistema.

Conoce más

La humedad y el calor salen del sistema a través de la rejilla de ventilación. Esto permite el funcionamiento en condiciones extremas y conserva los componentes electrónicos.

Los parachoques fabricados con caucho duradero protegen contra impactos, aseguran un soporte estable y hacen que los sistemas sean apilables. Se pueden quitar; sin embargo, recomendamos dejarlos colocados.

Las baterías se pueden cambiar en caliente durante el cronometraje. La tapa transparente de la batería permite leer el estado de carga en cualquier momento. Las baterías se pueden cargar internamente.

La escoba garantiza que no entre agua en los conectores desde el exterior, incluso cuando todos los cables están conectados.

La manija facilita el transporte del sistema a largas distancias. Con dos baterías insertadas, Ubidium pesa solo 4,1 kg.

La pantalla de 6,2″ cuenta con una luz de fondo ajustable con un color de fondo personalizable. Gracias a su alto contraste, sigue siendo legible incluso con la luz solar más brillante. Está cubierto con un vidrio extremadamente robusto.

Con la ayuda del LED de estado claramente visible, puede ver rápidamente si el sistema funciona correctamente (verde) o si requiere operación (rojo).

Todos los botones tienen un punto de presión agradable y son fáciles de usar incluso con guantes. Como toda la superficie, son impermeables.

La antena de cronometraje activa se utiliza para recibir datos de transpondedores activos y cajas de bucle. Por favor, colóquelo en posición vertical durante su evento.

Enchufe de bucle activo: conecte los conectores tipo banana de su cable de bucle al dispositivo y comience directamente a cronometrar con transpondedores activos. ¡No se necesita ningún dispositivo adicional!

Puerto de expansión para enchufar el Cable Y-Bridge de la Antena de Tierra Plegable. El cable sirve tanto para la alimentación de la antena como para la transmisión de datos.

Una cubierta de puerto hecha de un material de caucho duradero protege los conectores traseros de la humedad, el polvo y los impactos.

"Ubidium" es un nombre de producto verdaderamente único y cuidadosamente seleccionado, inspirado en el elemento químico "Rubidio". En el ámbito de los relojes atómicos, el Rubidio desempeña un papel crucial en la obtención de una alta precisión. La raíz latina "rubidus" se traduce como "rojo profundo" y encaja perfectamente con la identidad de marca de RACE RESULT.
Depende del equipo. Para el hardware, las Loop Boxes seguirán repitiendo a Ubidium. Las Extensiones Activas podrán conectarse a Ubidium en el futuro con una versión de hardware específica. La antigua Antena de Suelo no es compatible. Por favor, consulta la Antena de Suelo Plegable Ubidium. Las Antenas de Alta Ganancia/laterales no son compatibles actualmente.
Sí, incluso tenemos una ranura debajo de la Antena de Suelo Plegable Ubidium que se ajusta perfectamente a un Active Loop. Puedes usar ambas tecnologías con el mismo Ubidium simultáneamente.
Sí, según las reglas de la IATA, se permiten baterías con un máximo de 100Wh en el equipaje de mano. Con una capacidad de 96Wh, las baterías usadas en Ubidium cumplen con esa condición.

Ubidium cuesta XX $ 3,690 más IVA y envío.

Contenido del paquete:
  • 1 Ubidium
  • 1 Batería 94 Wh
  • Cable de bucle de 13 m
  • Cable de alimentación AC

Tenga en cuenta que actualmente no podemos proporcionarle un tiempo de entrega exacto para su pedido de Ubidium.

El pago debe realizarse poco antes del envío.

Si pides más de un Ubidium, enviaremos solo el primer dispositivo inicialmente y el resto en una fecha posterior. Cubriremos cualquier costo de envío adicional que resulte de esto.

We embedded a video from a third party (www.youtube.com) here.
By showing the external content you accept YouTube's terms and conditions.

Mejora de la cronometraje activo

Conecte su bucle activo directamente a Ubidium. No se necesitan más ampliaciones.Construya líneas de cronometraje con anchuras de hasta 30 metros* y una potencia de bucle del 100%. Ubidium encaja perfectamente en la arquitectura de su sistema activo RACE RESULT, ya que admite funciones como los pasos almacenados y el modo de repetición

* en función de la normativa local

Nueva antena de tierra plegable

La nueva antena de tierra plegable se conecta con un solo conector y ya está lista para funcionar. Cada segmento contiene ahora su propio elemento UHF, lo que aumenta la velocidad de lectura y reduce el consumo de energía. Más información en la página siguiente.

Conectividad sin precedentes

Ubidium tiene GPS y 4G a bordo. 3 puertos Ethernet proporcionan una funcionalidad de red ampliada, el conmutador interno permite conectar varios dispositivos y admite entrada y salida POE. Las tarjetas SIM internas y externas permiten una transmisión de datos estable y, en caso necesario, también el acceso para asistencia remota. Ubidium puede conectarse directamente a tu PC a través de USB-C. También ofrece Wi-Fi, USB-A, alimentación DC, entrada/salida de disparo y la conexión de una antena 4G externa.

Resistente en todas las condiciones

Ubidium garantiza un rendimiento óptimo en todas las condiciones meteorológicas.Un elemento calefactor mantiene el dispositivo por encima del punto de congelación, garantizando un rendimiento óptimo de la batería. Un ventilador integrado refrigera el sistema en caso necesario y expulsa la humedad si el sensor de humedad integrado indica riesgo de condensación.
La tapa frontal cubre los conectores y protege eficazmente el sistema de la lluvia y las salpicaduras de agua

Pantalla LCD excepcional

Hemos prestado especial atención a la legibilidad y facilidad de uso de la pantalla. La pantalla de 6,2", en combinación con los LED siempre visibles y los botones de gran tamaño, facilita la visión general de todos los datos relevantes y las funciones de cronometraje.

Operación de apilado y carga

Con todos los puertos accesibles desde la parte frontal, se pueden apilar y cargar varios sistemas al mismo tiempo. La pantalla LCD de la batería muestra el nivel de carga en todo momento.


General
Weight ~4.1 kg with two batteries (each 450 g)
~3.2 kg without batteries
Dimensions 312 x 251 x 140 mm
1 x 0.8 x 0.4 ft
IP Rating Lid open: IP21
(objects > 4 mm, dropping water)
Lid closed: IP44
(objects > 1 mm, spray water from all sides)
Temperature range -20 °C – 40 °C (50 °C in shade) /
-4 °F – 104 °F (122 °F in shade)
  Power performance may be reduced above 25°C / in strong sunlight.
Heating Element keeps System above freezing point for battery charging when connected to sufficient power.
Power Connectors & Ratings
Pmax
AC connection 100 – 240 V / 47 – 60 Hz 100 W
DC In battery 11 – 16 V / 5 A
2 A on older systems
80 W
DC Out 11 – 16.8 V (fused 2.3 A) 25 W (empty battery)
40 W (charged battery)
USB-C PD In PD supply min. 15 W (9/15/20 V up to 3 A) 60 W
PoE-In 802.3 bt / PoE++ up to 65 W
PoE-Out (low power) 802.3 af / PoE 15.4 W out
always active, battery supplied
PoE-Out (high power) 802.3at / PoE+ 30 W Out
only active with AC or PoE++ supply
Battery & Power (Preliminary)
Batteries 1 – 2 x Inspired Energy NH2054RR34
94-98 Wh Lithium Ion Smart Battery
All including 4G 1 battery 2 batteries Power consumption*
Battery life active (50 % loop power) 16 h 32 h 6 W
Battery life passive (4.6 m antenna / 6 segments) 6 h 12h 13.4 W
Battery life passive (7.7 m antenna / 8 segments) 5 h 10 h 19 W
Battery life passive (15.4 m antenna / 16 segments) 4 h 8 h 22.6 W
Battery life passive (23 m antenna / 30 segments) 3 h 6 h 31.4 W
* not charging, mobile data and 4G active, no Ethernet
Connectivity
WiFi WiFi 802.11ac/a/b/g/n
Bluetooth-Technology BT 2.1+EDR and BLE 5.2
4G / LTE / 3G / 2G Module
29 Band Worldwide Coverage
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28
TDD:B38 / B39 / B40/ B41
WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19
GSM: B2 / B3 / B5 / B8

2FF standard / mini-size SIM Card

Antennas: Main Internal or External SMA, Diversity Internal only
GNSS receiver GPS/GLONASS/BeiDou/Galileo
3x LAN all 1 GBit/s
Trigger Input or output, 3 – 12 V or Open Collector
USB-A Connector USB 2.0, 5 V / 500 mA, Host Port
USB-C Connector USB 2.0, 5 V / 900 mA, Dual-Role, Power Delivery IN
UHF Transponder Gen2, can be programmed by system
Active Timing
2.4 GHz channel frequencies
main / backup (worldwide compliance)
1: 2.480 MHz / 2.405 MHz
2: 2.405 MHz / 2.470 MHz
3: 2.425 MHz / 2.465 MHz
4: 2.475 MHz / 2.440 MHz
5: 2.415 MHz / 2.445 MHz
6: 2.460 MHz / 2.430 MHz
7: 2.435 MHz / 2.455 MHz
8: 2.450 MHz / 2.420 MHz
2.4 GHz TX power 17 dBm
2.4 GHz Antenna 3 dBi Gain
Loop frequency & data 125 kHz
Packet rate: 150 Hz
OOK-modulation, manchester encoded, 16 bit anti-false-wakeup pattern
Loop dimension 5 m – 60 m cable length, >0.5 mm², width 0.3 – 0.6 m
4 mm safety banana plugs

RACE RESULT Product Brochure

Discover our portfolio of timing hardware and software, as well as best practice examples from all over the world.

Ubidium Antena terrestre plegable

La nueva antena terrestre plegable ofrece una flexibilidad sin precedentes y las tasas de detección más altas.
Cada elemento contiene un lector RACE RESULT UHF especialmente desarrollado. La antena se conecta directamente a Ubidium. Se puede ajustar en longitud según se desee, ¡hasta 23 metros por sistema (30 segmentos)!

Disponible a partir de 2024.


Conectar y listo

La antena se conecta directamente a Ubidium con un único conector, no se necesita ningún dispositivo adicional. Para mayor fiabilidad, dos cables independientes y robustos se conectan al primer segmento de la antena y forman dos líneas separadas en toda su longitud.

Mejor forma, menos peso

El nuevo diseño confiere a la alfombra un perfil aún mejor en la carretera y los bordes más planos permiten un cruce más cómodo. Con 77 cm, los segmentos son más largos que antes, y en la configuración estándar de 4,6 metros (6 segmentos) el peso es de sólo 24 kg.

RACE RESULT lector y antena

Cada elemento de antena contiene su propio lector y antena integrados, especialmente diseñados para el cronometraje deportivo.Esto requiere menos energía que los lectores UHF estándar, lo que aumenta la duración de la batería del sistema.También permite la lectura sincronizada con varios segmentos al mismo tiempo, lo que aumenta considerablemente la velocidad de lectura y la precisión de los tiempos. Como no estamos limitados por los 8 puertos de los lectores UHF convencionales, ahora es posible crear antenas de temporización aún más largas.

Conexión entrelazada

Cada elemento de antena se conecta primero a los dos elementos, creando dos líneas de datos separadas en un patrón A-B-A-B. Un elemento defectuoso no bloquea el funcionamiento de los segmentos siguientes, e incluso si falla un filamento completo, la temporización sigue funcionando.

Fácil ajuste de la longitud

Basta con abrir un segmento de antena a cada lado de la junta para dividir la alfombrilla. Los cables de cada segmento pueden permanecer dentro de la alfombrilla en cualquier momento utilizando el canal de almacenamiento interno. La alfombra puede alargarse/acortarse en pares de dos segmentos, lo que da lugar a anchuras de entre 1,5 metros (2 segmentos) y 23 metros (30 segmentos).

Las alfombras y los sistemas de los diferentes productos no son compatibles, es decir, una Antena de Suelo Ubidium solo se puede conectar a Ubidium. Igualmente, la antigua antena de suelo solo se puede conectar a un Sistema 5000s (y sus predecesores).
Los beta testers sugirieron que 8 elementos es una buena longitud para cubrir la mayoría de las carreras, por lo que podría considerar comprar una Extensión de Antena de Suelo Ubidium. Las alfombras con más de 10 elementos se vuelven difíciles de transportar y recomendamos dividir las alfombras para el transporte. Se incluye un destornillador para desconectar/conectar los cables con cada Antena de Suelo Ubidium de 4.6 m.
En este momento, solo es posible conectar la Antena de Suelo Ubidium a Ubidium. Al usar Antenas de Alta Ganancia, continúe utilizando un Sistema 5000s (o su predecesor).
Sí, puede usar ambos productos juntos. Es posible, por ejemplo, usar Ubidium como su línea de cronometrado principal y un Sistema 5000s como la línea secundaria. Al hacerlo, mantenga una distancia mínima de 5 m / 16 pies entre ambas antenas. Puede dejar las frecuencias en el 5000s en AUTO.
Ubidium NO lee transpondedores desechables RACE RESULT comprados antes de 2019 y no tendrá tasas de lectura fiables con HuTags XC-1.
Sí, ahora incluso tenemos una ranura dedicada debajo de la Antena de Suelo Ubidium que se ajusta perfectamente a un Active Loop. Puede usar ambas tecnologías con el mismo Ubidium simultáneamente.
Si recibió su Ubidium antes de octubre de 2024, su unidad requiere una actualización de hardware para un funcionamiento fiable. Sin la actualización de hardware, puede usar la Antena de Suelo UBIDIUM bajo su propio riesgo. Los Ubidiums que no han sido actualizados mostrarán además un mensaje en la pantalla. La razón principal para la actualización es un cambio importante en la placa que se conecta al Puerto de Expansión. Al ordenar una Antena de Suelo Ubidium, por favor infórmenos que ya posee un Ubidium. Aproximadamente cuatro semanas antes de su entrega estimada, nos comunicaremos con usted para discutir más detalles sobre la actualización de hardware.
La fase beta ha demostrado que nuestra electrónica es muy robusta y soporta desafíos mecánicos extremos. Las pruebas beta también han mostrado que todo tipo de clima, con lluvia intensa y temperaturas extremas, no detuvo el rendimiento de nuestra electrónica. Solo si la alfombrilla se sumerge en agua (por ejemplo, al estar en un charco), se recomienda abrir las alfombrillas y dejarlas secar para evitar la corrosión. Las condiciones normales de lluvia no hacen esto necesario.
No podemos proporcionar un tiempo de entrega exacto. Hacemos todo lo posible para cumplir con cada pedido lo antes posible. La producción se está aumentando gradualmente y ya hemos recibido muchos pedidos. No prometemos una fecha de entrega sin poder garantizar que podemos cumplir esa promesa.
Hemos comenzado la Fase Beta para países con frecuencias de la FCC. Nuestro objetivo es tenerla en la tienda para finales de 2024, pero definitivamente no antes de diciembre.
Sí, todo el hardware de Ubidium es el mismo en todo el mundo y se puede usar en cualquier lugar (sujeto a licencias de uso locales). Dependiendo del país, puede ser necesario incluir la configuración local en nuestro firmware si aún no se ha hecho. Está planificado que Ubidium ajuste automáticamente las frecuencias según su geolocalización basada en las redes celulares detectadas.
Sí, ofreceremos las alfombrillas en pares de dos, inicialmente planeadas como extensión. Sin embargo, necesitará comprar el Conector de Antena de Suelo UBIDIUM por separado. Al comprar una antena de 4.6 metros, el Conector de Antena de Suelo Ubidium ya estará incluido.
Si bien el Decodificador 5000s ya supera a la competencia, las tasas de lectura especificadas de Ubidium se mantienen en 99.8% al incorporar una redundancia, ya sea a través de un segundo transpondedor o una línea de cronometrado secundaria. Las tasas de lectura no sufren con una longitud extendida de la antena. En la mayoría de los eventos de prueba, Ubidium funcionó mejor que el 5000s, pero la tasa de lectura en la vida real también depende de factores externos, como cómo se lleva el dorsal o si está cubierto. Tenga en cuenta que no especificamos (y nunca hemos especificado) una tasa de lectura con un solo transpondedor sobre una sola línea.
Como Ubidium y la Antena de Suelo UBIDIUM están sujetos a los mismos límites del protocolo de tecnología UHF, la precisión se mantiene en 0.2 s.
Las Antenas de Suelo UBIDIUM están hechas del mismo material que la antena de suelo actual.
Dado el peso reducido de la Antena de Suelo UBIDIUM y las opciones de extensión modular, recomendamos pegar la Antena al suelo en eventos con más de 10,000 participantes y más de 10 elementos.
Sí.

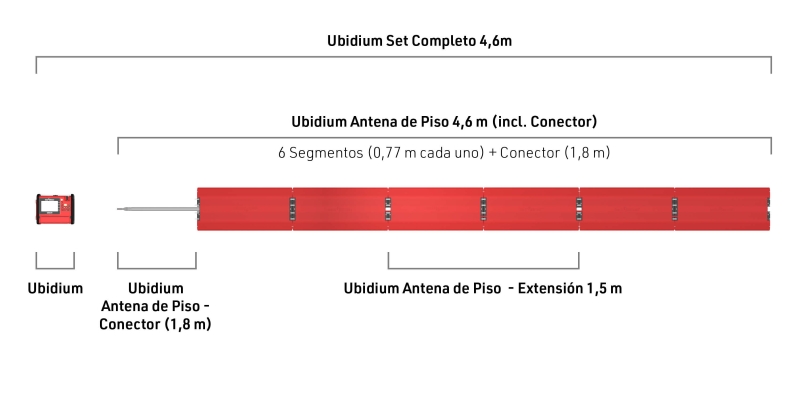

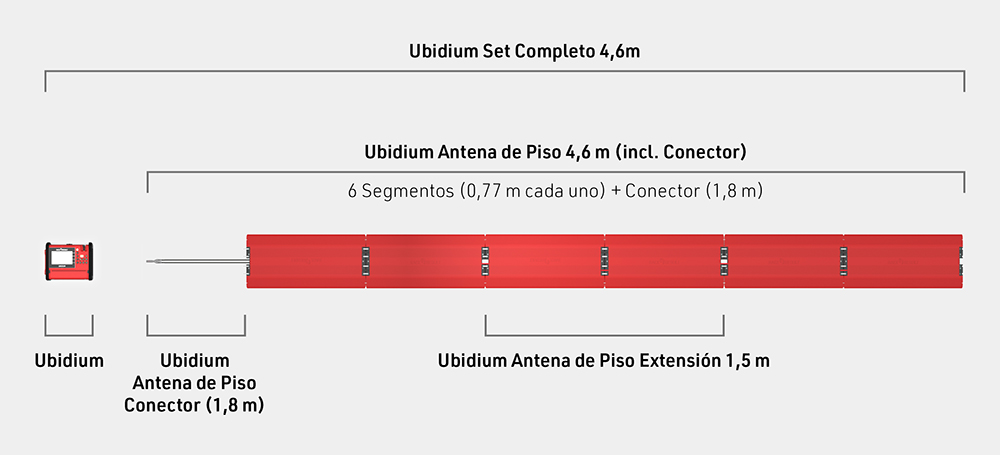

Ubidium Set Completo 4,6 m
Sistema de cronometraje Ubidium + 4.6 m Ubidium Antena de Piso 4.6 m
$ 5,890
Ubidium Antena de Piso 4,6 m (incl. Conector) *
6 segmentos + Cable conector
$ 3,020
Ubidium Antena de Piso - Extensión 1,5 m
2 segmentos de 0,77 m cada uno
$ 920
Ubidium Antena de Piso - Conector
Cable para conectar la antena de piso al sistema
$ 260
Ubidium Antena de Piso - Cable de Lector (con tornillos)
Requiere adicionalmente cuando se conectan tres antenas de 4,6 m en secuencia. También sirve como repuesto.
$ 40
Todos los precios más IVA / impuestos si aplican

* Todos los clientes que realicen un pedido de un sistema Ubidium ahora y posteriormente agreguen la antena de piso una vez que esté disponible en nuestra tienda serán elegibles para el precio del paquete.

Single Antenna Segment
Dimensions 77 x 35 x 2 cm /
2.5 x 1.1 x 0.07 ft
Weight 3.5 kg
IP Rating IP56
(shortly submerging won't destroy)
Typical Configurations
"Ubidium Ground Antenna"
Standard configuration
6 segments 4.6 m /
15 ft
24 kg
"Ubidium Ground Antenna Extension"
Shortest possible configuration
2 segments 1.5 m /
5 ft
7.6 kg
Standard + 2 Extensions 10 segments 7.7 m /
25 ft
38.6 kg
Maximum possible length
Standard + 12 Extensions
30 segments 23 m /
75.5 ft
114.6 kg
