Track Box Passive
La Track Box Passive vous offre un système de chronométrage UHF ultra compact. Très facile à déplacer, à monter, et à gérer à distance, et dotée d'un reader UHF, d'un module GPS et d'une batterie intégrée, c'est la solution idéale pour vos points intermédiaires y compris les plus reculés.
Avec son lecteur UHF intégré, son GPS et sa batterie intégrés, c'est l'appareil idéal pour les points intermédiaires, les emplacements de chronométrage à distance et la visualisation avancée des courses.*
Totalement autonome
Avec son reader UHF intégré, son modem LTE, sa batterie et son module GPS, la TrackBox Passive est un système de chronométrage à part entière. Elle peut même être connectée à un panneau solaire ↗ pour une utilisation autonome sur une installation permanente.*
Solution clés en mains
La Track Box est pré-configurée et ne nécessite qu'une simple pression sur le bouton pour être mise en marche pour les prochaines 10 à 18 heures.
Format ultra compact
Pesant seulement 1,7 kg, la Track Box se loge sans problème dans un sac à dos pour être déployée même dans les endroits les plus reculés.
Contrôle à distance
Les fonctionnalités sont gérées grâce à une interface en ligne. Le mode auto-standby permet de définir des heures auxquelles le reader UHF s'active et se désactive automatiquement pour permettre une utilisation plus longue.
* Les cartes SIM nécessaires ne sont pas incluses dans l'achat.
Deux LEDs indiquent le statut du GPS, du réseau mobile et du reader UHF en permanence. Lorsqu'un transpondeur est détecté, la LED bleue clignote et la Track Box émet un bip.
Vous pouvez ouvrir la Track Box pour insérer votre carte SIM. Le modem LTE intégré peut également envoyer les données au serveur de votre choix. Tous les paramètres importants peuvent être configurés depuis l'interface en ligne, ou dans les régles de configuration des Track Box.
avec seulement 4 W, le reader conçu par RACE RESULT présente la consommation la plus basse du marché. Les paramètres du protocole RAIN UHF Gen2 sont définis spécifiquement pour le chronométrage sportif. Le reader est doté d'un accéléromètre qui lui permet de se désactiver lorsque la Track Box est posée à plat, face vers le haut, pour permettre un chargement plus rapide.
L'appareil s'allume et s'éteint d'une simple pression sur le bouton unique. Les Track Boxes peuvent être verrouillées pour éviter un éteignage intempestif.

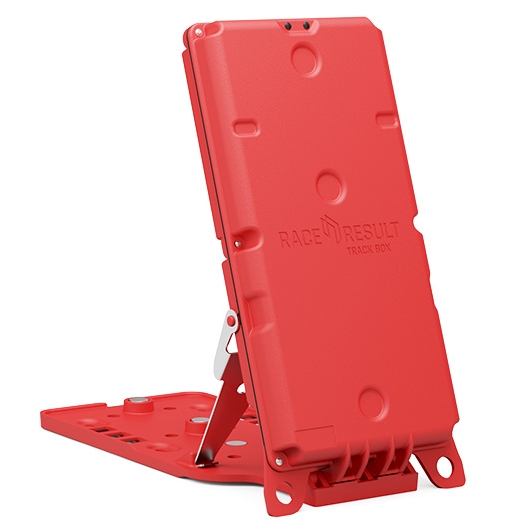

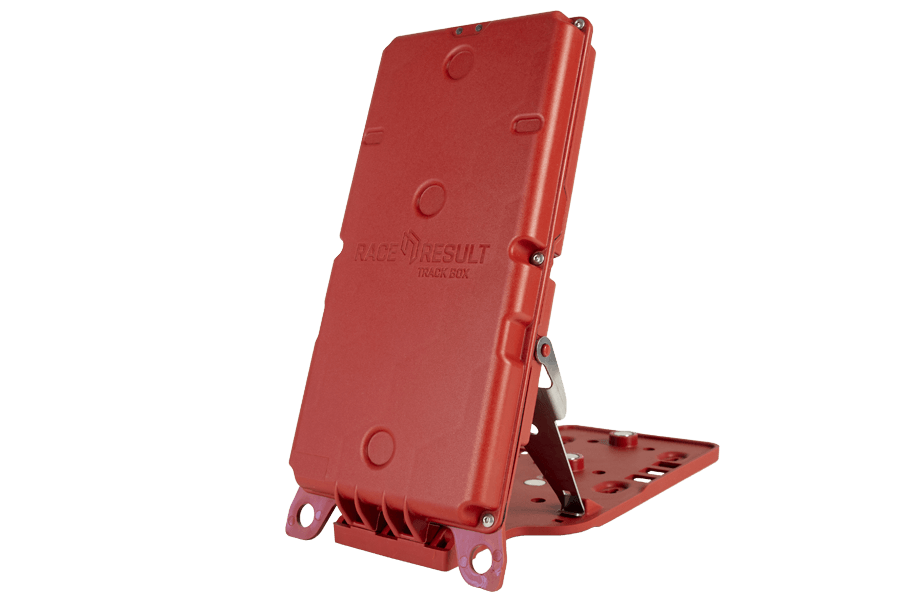

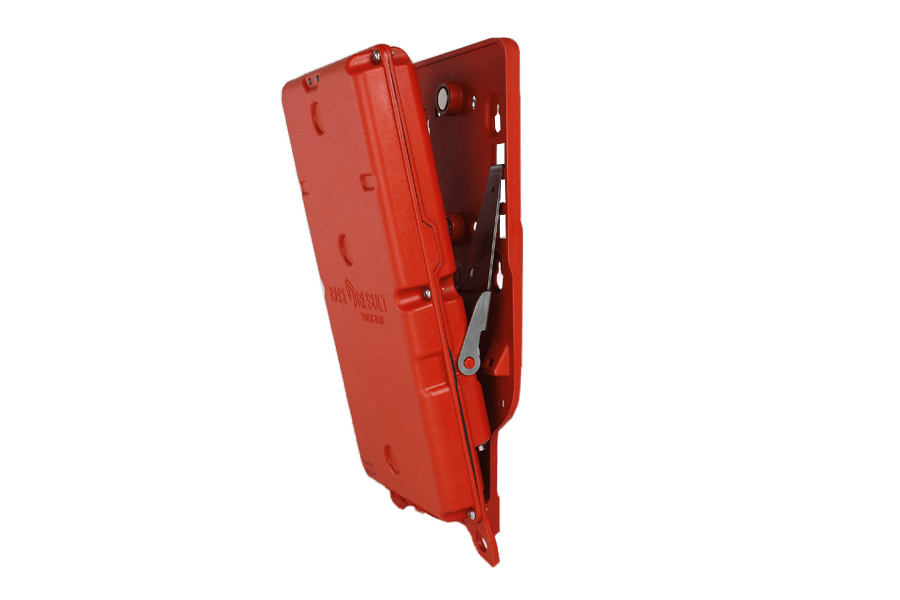

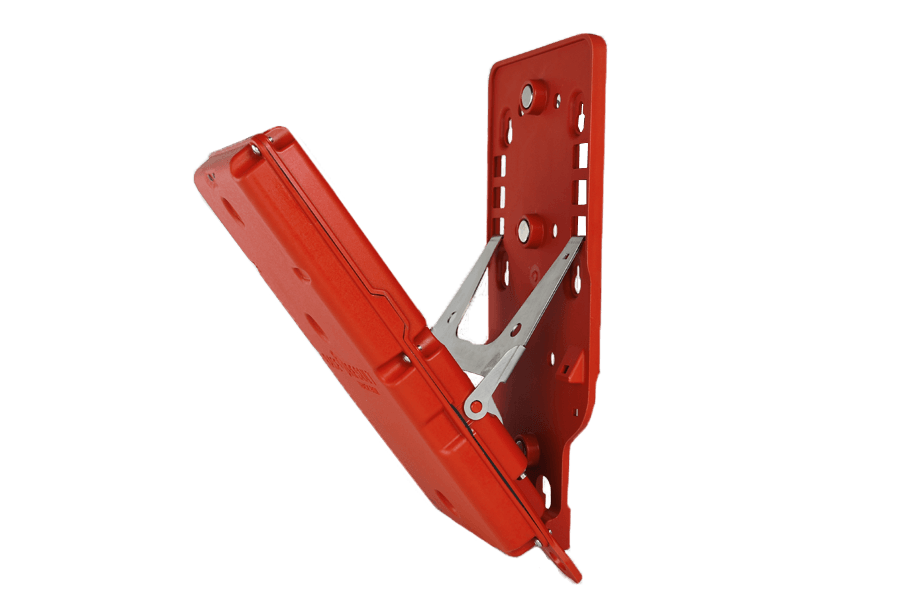

La Track Box intégre trois aimants, lui permettant d'être pendue à un lampadaire ou à un panneau de signalisation. Lorsqu'elle est montée ainsi, la Track Box peut être inclinée dans trois angles différents pour pointer directement sur les concurrents et leur transpondeur. La Track Box peut également être posée au sol, et stabilisée à l'aide de sardines sur un sol meuble.
La Track Box embarque 3 batteries Li-Po de 4000mAh et 3,7 V d'une capacité totale 45Wh, lui assurant une durée d'utilisation de 10 à 18 heures en opération, et de 10 jours en standby. Avec l'alimentation de 12V et le chargeur dédoublé, deux Track Boxes peuvent être chargée simultanément sur une même prise. Lorsque le reader est en standby, la charge dure 6 heures environ.

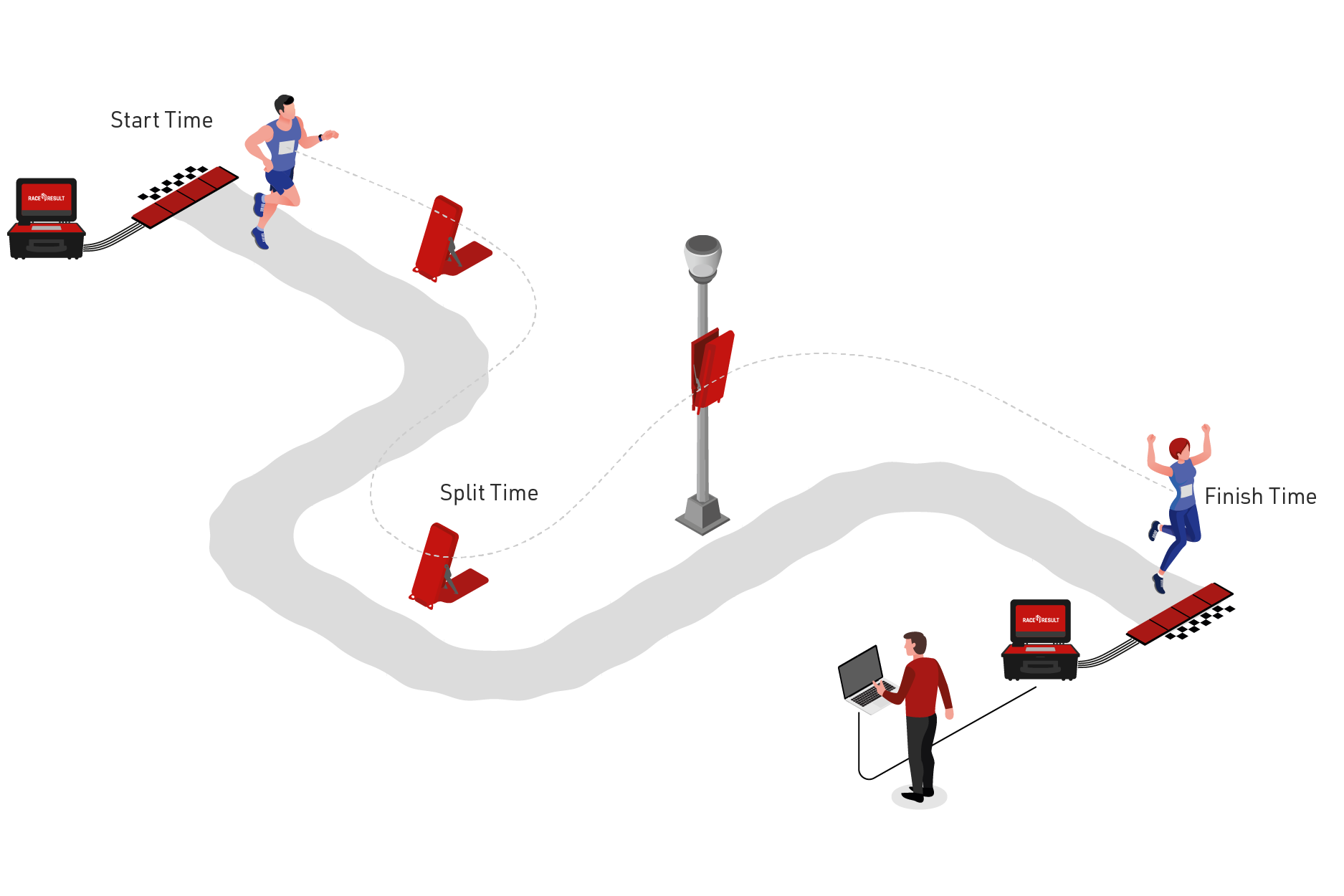

La Track Box Passive est déployée le long du parcours, à des endroits où la densité n'est pas trop importante. Nous recommandons d'installer la Track Box à la perpendiculaire du parcours (90°). Avec la configuration optimale et les transpondeurs portés correctement, vous pouvez attendre >99% de détections jusqu'à 4 m de distance. Vous pouvez détecter des transpondeurs jusqu'à 25 m, avec des taux de détection réduits. Notez que tous les systèmes UHF nécessitent de n'avoir aucun obstacle entre le transpondeur et l'antenne pour une détection fiable. La Track Box Passive associe l'heure de détection à la position GPS et envoie les données grâce SIM card to a defined server. Elle est totalement intégrée au logiciel RACE RESULT 12. La configuration de la Track Box s'effectue au moyen d'une interface en ligne. Certains paramètres peuvent même être modifiés en envoyant un SMS à l'appareil. La Track Box Passive n'est pas conçue pour collecter les temps sur des points de détections avec une densité importante, comme sur un départ ou une arrivée d'une épreuve de masse. Sur tous les points de chronométrage requiérant une précision et une fiabilité de détection optimale, utilisez un décodeur avec une antenne au sol.
| Dimensions & Standards | |
|
Protection Class (Power Connector Plugged in or Closed) |
IP54 |
| Regulatory Conformity and Standards | EN60950 (safety) EN50581:2012 (RoHS) EN302208 (UHF RFID)* EN301489 (2.4GHz)* FCC Part 15.247 (UHF RFID)* FCC Part 15 (2.4GHz)* ARIB-STD-T106 (UHF RFID)* |
| Regulatory Regions |
ETSI_LOW ETSI_HIGH FCC CANADA JAPAN AUSTRALIA CHINA |
|
Versions** |
1) 866MHz / ETSI LOW 2) 915MHz / FCC 3) 915MHz / ETSI HIGH, CANADA, AUSTRALIA, CHINA, JAPAN |
| Temperature Range | -20°C to 50°C |
| Dimensions / Weight |
335mm x 160mm x 55mm 1.7Kg |
| *Pending **UHF operates globally on different frequencies (e.g. Europe 865 - 868 MHz, USA 902-968 MHz, AUS 920-925 MHz) with different detailed regulatory requirements. That is why RACE RESULT provides different versions of the system for different regulatory areas. When operating the passive part of the system in another country, make sure it complies with local regulation. |
|
| Power & Battery | |
|
Battery |
3 x 4000mAh 3.7v Li-Po |
| Battery Life** |
12-18h (UHF reader on - blue LED on) 10 days (Standby) |
|
Charging Time (0% - 90%) |
6h (UHF reader off - blue LED off) 10h (UHF reader on - blue LED on) |
| Charging Temperature | 0°C - 40°C |
| Power Consumption |
4W (UHF reader on & battery full) 10W (battery charging) |
| DC Power Supply |
12v - 15v, 800mA (battery charging) 10.8v PB battery undervoltage protection |
| AC Power Supply | 100v - 230v, 50/60Hz |
| Solar Power Supply |
5v - 25v (4W/6W/8W/10W) recommended - 30W - 50W "12v" panel DC > 17v enables solar mode |
| **Dependent on volume of data transmitted and temperature | |
| Detections & Passings | |
|
Memory |
40,000 passings (not persistent) |
| Timing Resolution | 1/10th second |
| Timing Accuracy |
Up to 200ms dependent on speed and distance between box and transponder |
|
Detection Rate*** (With clear line of sight to transponders at 5x transponders per second = 300x per minute) |
>99% within 4m of a single box >90% within 8m of a single box >99% between 2 boxes with 8m distance |
| Max Speed |
100km/h = 60mph (single transponder in read zone) |
| Max Simultaneous Transponders | 40x transponder in read zone |
| Max Theoretical Throughput | 300x transponders per minute |
| RF Characteristics | |||||||||
|
2.4GHz Channel Frequencies (Worldwide compliance) |
|
||||||||
| 2.4GHz TX Power | 3.5dBm | ||||||||
| 2.4GHz Range | 50m - 150m | ||||||||
| UHF Bands |
ETSI LOW: 865.7 / 866.3 / 866.9 / 867.5 MHz ETSI HIGH / FCC/ CANADA / AUSTRALIA / CHINA / JAPAN: 900 - 930MHz (bands dependent on regional regulations) |
||||||||
| UHF TX Power |
36dBm EIRP typical (up to 39dBm EIRP, dependent on regional regulations) |
||||||||
| UHF RX Sensitivity | -85dBm | ||||||||
| Integrated UHF Antenna |
6dBi gain 90° beamwidth |
||||||||
| Connectivity & GPS | |
|
Internal GPS |
Qualcomm gpsOne Gen8c with GPS, GLONASS, BeiDou/Compass, Galileo and QZSS |
|
29 Band 4G / LTE / 3G / 2G Module Worldwide Coverage |
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD:B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 |
| SIM Card | 2FF standard / mini-size |
| Antennas | internal |
| Package Contents | |
| Includes |

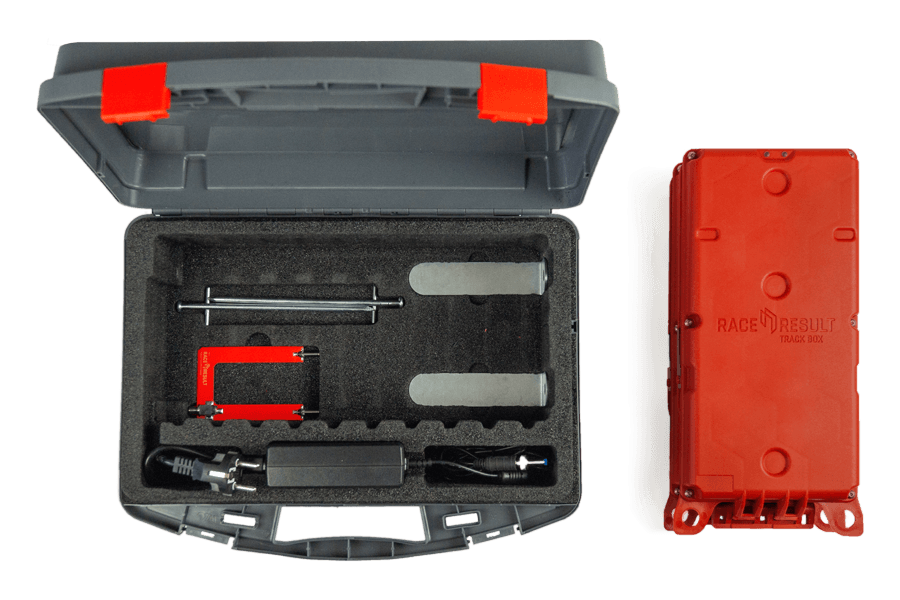

foam-padded case with shoulder strap 2 x Track Boxes 2 x tripod mounts 2 x stakes 1 x double charge adapter 1 x 12v AC adapter 1 x mains power lead |
| Dimensions / Weight |
390mm x 300mm x 135mm 5Kg |
Articles utiles dans notre base de connaissances :
Installation et Positionnement Optimaux →
Configuration des Track Box →
Fonctionnement de la Batterie, de la Charge et du Panneau Solaire →
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you
accept YouTube's terms and conditions.
Track Box Passive
Guide complet du débutant
Track Box Passive
Connection des Panneaux Solaires
Track Box Passive
Introduction

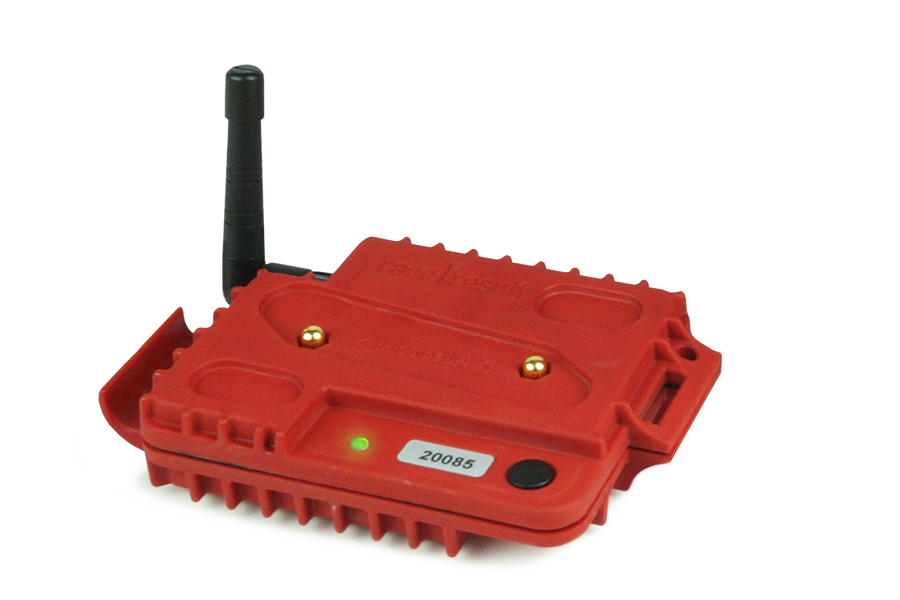

Track Box Actif

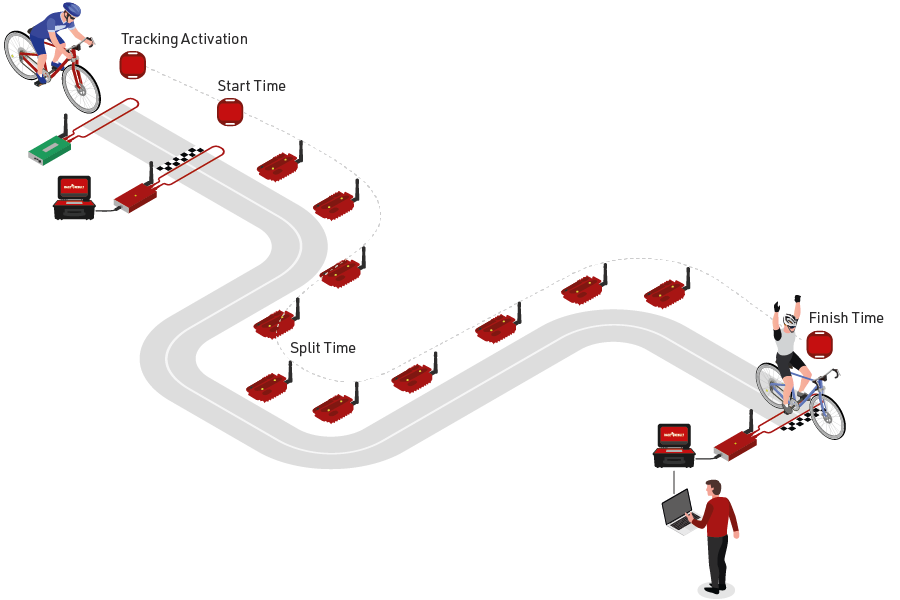

Avec la Track Box, vous pouvez proposer du tracking et du chronométrage avec le même transpondeur. Les Track Boxes placées le long du parcours ou sur les véhicules suiveurs reçoivent les track pings émis par les transpondeurs actifs dans un rayon d'environ 50 m et transmettent les données en ligne en temps réel. Vous pouvez alors utiliser ces données pour visualiser la position des concurrents sur une carte, et pour proposer un nombre conséquent de points intermédiaires.
Lorsque le mode Tracking est activé, l'ActivePro V3 envoie des pings. Les Track Box reçoivent ces signaux et les transmettent au serveur de chronométrage via le réseau mobile. Cela permet un meilleur suivi de l'athlète sans avoir besoin de dispositifs de suivi supplémentaires. La Track Box est également le moyen le plus simple de mettre en place des points de passage dans des endroits éloignés.
| Safety & conditions Track Box | |
| Protection class |
IP64 -waterproof- |
| Temperature | -20°C to 70°C |
| Dimensions / weight | 165 x 102 x 32 mm / 400 g |
| Connectivity | |
| Internal GPS | Qualcomm gpsOne Gen8 with GLONASS |
| Internal 3G | 7 band 3G + quadband GPRSStandard SIM-Card |
| Battery | |
| Battery type | LiPo, 4,000 mAh, 3.7 V |
| Charge current | 230mA at 15V (full in 5h) 150mA at 12V (full in 10h) |
| Battery life | Moving: 1 day Stationary: 3-5 days |
| 2.4 GHz RF specification | |
| Transponder 2.4GHz channel frequencies (worldwide compliance) | 1: 2.480 MHz 2: 2.405 MHz 3: 2.425 MHz 4: 2.475 MHz 5: 2.415 MHz 6: 2.460 MHz 7: 2.435 MHz 8: 2.450 MHz |
| 2.4 GHz TX Power | 3,5 dBm |
| Internal Data Buffer | 10,000 trackping records |
| Read Range | 50 m - 150 m |
| 10 Track Boxes Pack | |
| Content | Foam-padded suitcase with shoulder strap 10 Track Boxes Track Box charge adapter 15 V AC adaptor with universal power inlet Mains power lead |
| Dimensions / weight | 390 x 300 x 135 mm / 5.5 kg |
