Loop Box
Die stand-alone Loop Box revolutioniert die Art wie Zwischenzeiten gemessen werden. Wenn die Zwischenmessstelle mit Loop Box in der Nähe des Hauptsystems ist, empfängt die Loop Box das Signal vom Transponder und leitet es per Funk an das Hauptsystem weiter (Repeat Mode). Bei entfernten Messstellen wird die Zeit im ActivePro-Transponder gespeichert, der dann im Ziel seine Zielzeit sowie alle Zwischenzeiten an das Hauptsystem überträgt (Store Mode).
Die Loop Box kann im Store Mode oder Repeat Mode betrieben werden:

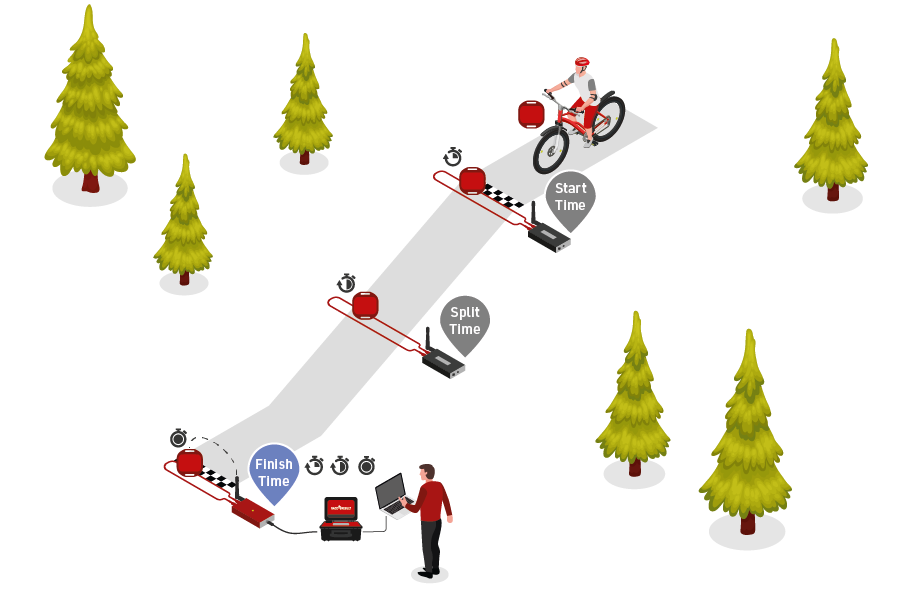

Store Mode
Der ActivePro V3 Transponder speichert bis zu 64 Zwischenzeiten und übermittelt sie beim nächsten Zeitmesssystem (Active Extension oder USB Timing Box):
Repeat Mode

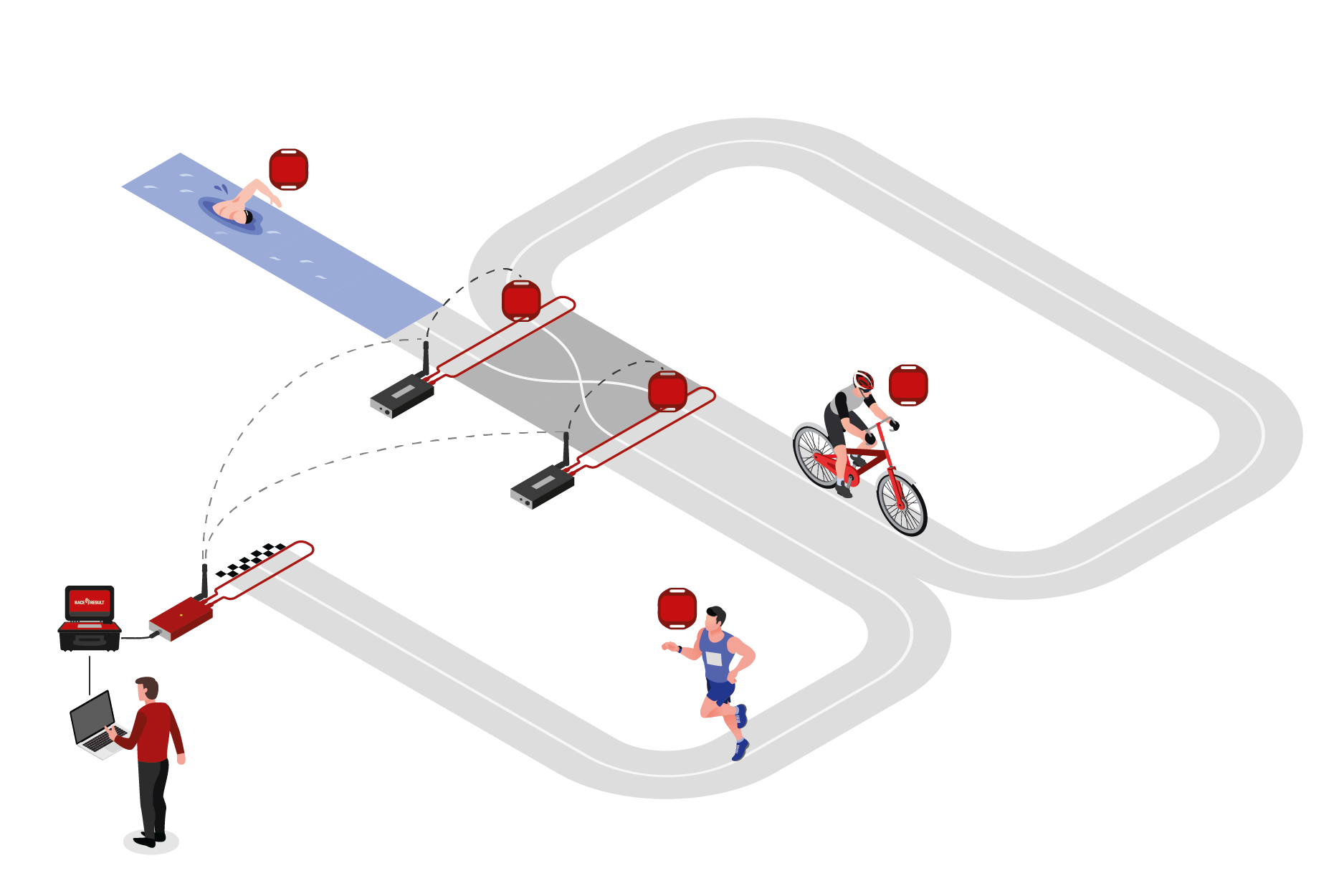

Liegt der Zwischenmesspunkt innerhalb eines Radius von rund 500 m um das Haupt-System, werden die Zeitmess-Daten in Echtzeit von der Loop-Box zur Active Extension übertragen. Der Repeat Mode ist die cleverste Lösung für Triathlon-Wechselzonen:
Einfacher Aufbau
Keine Verkabelung zwischen Haupt-Zeitmessystem und Loop Box erforderlich
Stand-alone
Interne Batterie für 12-20 Stunden
3.5 mm Ein- und Ausgang
Audioausgang oder Startimpuls-Eingang
Reichweite im Repeat Mode
bis zu 900 m
Kleine Investition
Für eine Zwischenmessstelle benötigen sie nur eine Loop Box und kein komplettes Timing-System.
| Safety & conditions Loop Box | |
| Protection class with cable / antenna screwed on |
IP52 -water resistant- IP54 (usage with Bumper) |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 272 g |
| Loop Box | |
| Maximum repeat range | Up to 900 m with direct line of sight |
| Passings transmission | Up to 40/second continuously |
| Passing transmission delay | 200 ms – compensated |
| Internal data buffer | 1,000 passings |
| Power & battery | |
| AC power supply Loop Box V2 |
110 V-230 V 50-60 Hz (2 A fuse) |
| Battery | LiPo, 4,000 mAh, 3.7 V 12-20 h depending on loop power |
Hilfreiche Artikel in unserer Knowledge Base:
Loop Box Modi →
Konfiguration der Loop Box →
Aufbau der Messstelle/ Loop-Kabel →
Chip2Go
Auf die Plätze, fertig, Chip! Programmieren Sie Ihre Startnummern-Transponder jetzt einfach selbst. Wo immer, wann immer, wie viele Sie mögen. Wir haben eine Maschine entwickelt, die Ihnen als Zeitnehmer das Arbeiten leichter macht und am Ende bares Geld sparen kann.
Die perfekte Lösung für die kurzfristige Produktion von Startnummern, für die Vor-Ort-Registrierung und kleinere Veranstaltungen. Anstatt Reserve-Chip-Startnummern nach einem Event wegzuwerfen, können Sie genau die Menge an Chip-Startnummern produzieren, die Sie am Renntag wirklich benötigen.
Spezifikationen
- 3,4" Tageslicht-Display
- USB Ziffernblock im Lieferumfang
- 15 V Netzteil enthalten
- Stromversorgung über 12 V möglich
- Gewicht ca. 5 kg
- USB-Ports für Dateneingabe und Firmwareupgrade
Betriebsarten
- Transponder einzeln oder als Paar programmierbar
- Eingabe der Nummer über Touchscreen/ Ziffernblock/ optionalen Barcode-Scanner
- Aufsteigende/ absteigende Zahlenfolge
| General | |
| Size | 25 x 23 x 21 cm |
| Weight | 4,60 kg (without accessories) |
| Temperature | -15°C to 45°C for use -25°C to 65°C for storage |
| Frequencies | UHF Gen2 866/915MHz |
| Output power | <16dBm |
| USB ratings | 3x USB 2.0 (500mA max. each) |
| Encoding speed | Up to 60 transponders per minute |
| Data input options | - 3.4" sunlight readable touch display - Numeric keypad — USB barcode scanner (optional) - Chip file from USB stick - Individual increasing/ decreasing number range |
| Delivery includes | - Chip2Go - Power supply - Numeric keypad |
| Power Supply | |
| Included |
- IN: 100−240V, 1.2A max. - OUT: 15V, 3.34A |
| Other options |
- 11−15V on a barrel jack, ID 2.00mm, OD 5.50mm - Compatible with Active System/Track Box power supply - Accepts supply from 12V car battery - Reduced Transponder feeding speed on input lower than 15V |
Hilfreiche Artikel in unserer Knowledge Base:
Einrichtung →
Transponder-Nummern eingeben →
Reinigungsanleitung →
USB Timing Box
Die USB Timing Box ist die Alternative zur Active Extension. Sie wird direkt ohne Dekoder an den PC angeschlossen. Dank internem Speicher für 1000 Detektionen und internem Akku ist die zuverlässige Zeitnahme auch gewährleistet, wenn der PC ausfällt. Die USB Timing Box ist die ideale Lösung für Kartbahnen oder Triathlons und mit Loop Boxen kombinierbar.
Mit der USB Timing Box richten Sie Ihre Messstelle in Sekundenbruchteilen ein. Die USB Timing Box eignet sich ideal für die Zeitmessung von Sportveranstaltungen, zum Scannen von Transpondern bei der Startpaket-Ausgabe und für viele weitere Anwendungen. Mit der Open-Source-Software der USB Timing Box können Sie sogar selbst Lösungen entwickeln, die nichts mit Sportzeitmessung zu tun haben muss.
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequenciesmain / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17.5 dBm |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Battery | LiPo, 4,000 mAh, 3.7 V 12 hours |
| USB 1.1 | 500 mA |
| Safety & conditions USB Timing Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30 °C – 70 °C |
| Dimensions / weight | 27 x 66 x 117 mm / 266 g |
Hilfreiche Artikel in unserer Knowledge Base:
USB Timing Box Modi →
Display-Erläuterung →
Aufbau der Messstelle/Loop-Kabel →
Management Box
Die Management Box ist die entscheidende Komponente für das Tracking. Sie wird benötigt, um die Track Boxen zu verwalten sowie den Tracking Mode der Transponder zu aktivieren und zu deaktivieren. Mit der Management Box kann auch der Bestand an Transpondern einfach überprüft werden, Chip Files erstellt werden und die Transponder in den Deep Sleep Mode versetzt werden.
Bitte beachten Sie, dass dieses Gerät nicht für die Zeitmessung selbst verwendet werden kann!
*Im Deep Sleep Mode benötigen die ActivePro und MotorKart 40% weniger Energie. Das kann die Lebensdauer der Batterie um bis zu 30% erhöhen.
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequencies(worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17.5 dBm |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Battery | LiPo, 4,000 mAh, 3.7 V 12 hours |
| USB 1.1 | 500 mA |
| Safety & conditions Management Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof- |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 274 g |
Hilfreiche Artikel in unserer Knowledge Base:
Management Box Modi →
Management Box ein- und ausschalten →
