Track Box Passive
Die Track Box Passive ermöglicht UHF-Transponder-Zeitmessung mit einem kleinen, handlichen Gerät. Die Box ist einfach zu transportieren, superschnell einsatzbereit und wird online konfiguriert. Mit integriertem RFID-Reader, GPS und Batterie ist sie die ideale Lösung für Zwischenzeiten, abgelegene Messstellen und Live-Visualisierungen.
Noch nie war es so einfach Zwischenmessstellen zu installieren und Live-Daten von der Strecke zu senden! Die RACE RESULT Track Box Passive ist leicht zu transportieren, in Sekundenschnelle aufgebaut und liefert einen ganzen Tag lang Zeitmessdaten von der Strecke. *
Autarkes System
Mit integriertem UHF-Lesegerät, LTE-Modem, Akku, SIM und GPS ist die TrackBox Passive ein komplettes Timing-System. Es kann sogar zur dauerhaften Installation an ein Solarpanel angeschlossen werden.
Minimaler Aufwand
Das vorkonfigurierte Gerät wird mit einem Knopfdruck aktiviert und läuft dann autonom. Es ist keine weitere Bedienung durch einen Helfer erforderlich, um über 10 bis 18 Stunden hinweg Detektionsdaten zu senden.
Kompakte Größe
Mit einem Gewicht von nur 1,7 kg kann die Box problemlos an entfernte Orte transportiert werden. Per automatischem Standby-Modus kann die Box nachts Energie sparen.
Fernsteuerung
Alle Funktionen können über eine Online-Schnittstelle konfiguriert und verwaltet werden.
* Die notwendigen SIM-Karten sind beim Kauf nicht enthalten.
Zwei Status-LEDs zeigen jederzeit den GPS-, Netzwerk- und Readerstatus an. Wenn ein Transponder erkannt wird, blinkt die LED blau und die Box piept.
Sie können die Box öffnen, um Ihre eigene SIM-Karte einzulegen. Das integrierte LTE-Modem kann jetzt Daten an die von Ihnen konfigurierte Serveradresse senden. Alle wichtigen Einstellungen können mit der Online-Konfiguration oder über die Track Box-Konfigurationsregeln definiert werden.
Mit nur 4 Watt hat der speziell entwicklete RACE RESULT RFID-Reader den niedrigsten Stromverbrauch auf dem Markt. Die RAIN UHF Gen2-Protokollparameter sind speziell auf Timing-Anwendungen zugeschnitten. Der Reader erkennt seine Ausrichtung: Er wechselt automatisch in den Standby-Modus, wenn die Box auf eine flache Oberfläche gelegt wird.
Das Gerät wird mit einem Knopfdruck ein- und ausgeschaltet. Der Knopf kann über die Konfigurationssoftware gesperrt werden.

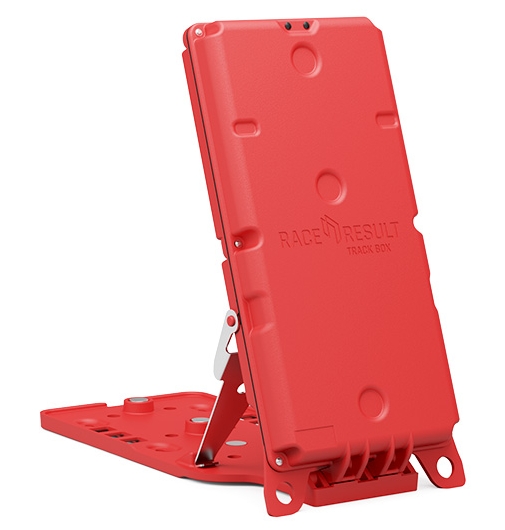

In die Box sind drei Magnete integriert. Sie ermöglichen das Aufhängen an Laternenpfählen oder Straßenschildern. Wenn die Box hängt, kann der Winkel angepasst werden, um sicherzustellen, dass die Antenne direkt auf die Transponder zeigt. Sie kann auch auf den Boden gestellt und mit den mitgelieferten Heringen gesichert werden.
Die Box verfügt über drei 4000 mAh 3,7 V Li-Po-Akkus mit einer Gesamtkapazität von 45 Wh. Die Akkulebensdauer beträgt 10 bis 18 Stunden im Betrieb und 10 Tage im Standby-Modus. Mit dem 12-V-Netzteil und dem doppelten Ladeadapter können zwei Boxen gleichzeitig aufgeladen werden. Wenn sich der Reader im Standby-Modus befindet, beträgt die Ladezeit 6 Stunden.

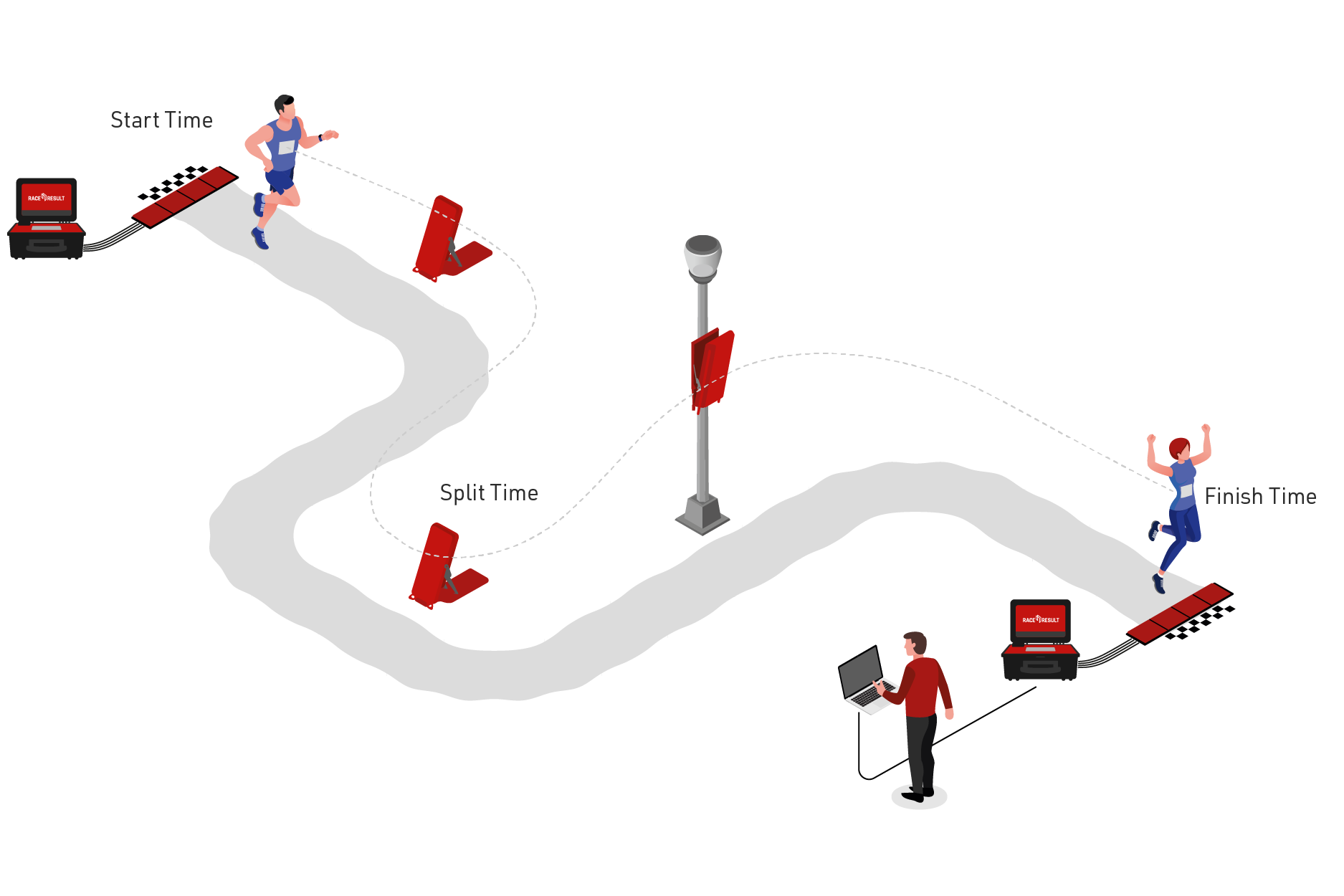

Die Track Box Passive wird entlang der Strecke aufgebaut, wo die Teilnehmerdichte nicht zu hoch ist. Idealerweise wird das Gerät rechtwinklig (90 Grad) zur Fahrtrichtung installiert. Bei optimalem Setup und korrekt getragenen Transpondern können Sie >99% Detektionen innerhalb einer Reichweite von vier Metern erwarten. Transponder in bis zu 25 Metern Entfernung können erkannt werden, jedoch mit reduzierten Detektionsraten. Bitte beachten Sie: Alle UHF-Zeitmesssysteme benötigen eine direkte Sichtlinie zwischen Transponder und Empfangsantenne. Die Track Box Passive kombiniert die Transponder-Daten mit der aktuellen GPS-Position und sendet diese Daten per SIM-Karte an einen vordefinierten Server. Die Box ist direkt in die Zeitmesssoftware RACE RESULT 12 integriert und wird wie ein herkömmliches Zeitmesssystem betrieben. Die Konfiguration der Box erfolgt über die Online-Schnittstelle. Einige Parameter können sogar durch Senden einer SMS an die Box geändert werden. Erfahren Sie hier mehr über die Konfiguration. Die Track Box Passive ist nicht als Zeitmesssystem für Start- und Ziellinien vorgesehen. Wo immer Sie höchste Präzision benötigen und auf eine Detektion angewiesen sind, verwenden Sie bitte eine Bodenantenne.
| Dimensions & Standards | |
|
Protection Class (Power Connector Plugged in or Closed) |
IP54 |
| Regulatory Conformity and Standards | EN60950 (safety) EN50581:2012 (RoHS) EN302208 (UHF RFID)* EN301489 (2.4GHz)* FCC Part 15.247 (UHF RFID)* FCC Part 15 (2.4GHz)* ARIB-STD-T106 (UHF RFID)* |
| Regulatory Regions |
ETSI_LOW ETSI_HIGH FCC CANADA JAPAN AUSTRALIA CHINA |
|
Versions** |
1) 866MHz / ETSI LOW 2) 915MHz / FCC 3) 915MHz / ETSI HIGH, CANADA, AUSTRALIA, CHINA, JAPAN |
| Temperature Range | -20°C to 50°C |
| Dimensions / Weight |
335mm x 160mm x 55mm 1.7Kg |
| *Pending **UHF operates globally on different frequencies (e.g. Europe 865 - 868 MHz, USA 902-968 MHz, AUS 920-925 MHz) with different detailed regulatory requirements. That is why RACE RESULT provides different versions of the system for different regulatory areas. When operating the passive part of the system in another country, make sure it complies with local regulation. |
|
| Power & Battery | |
|
Battery |
3 x 4000mAh 3.7v Li-Po |
| Battery Life** |
12-18h (UHF reader on - blue LED on) 10 days (Standby) |
|
Charging Time (0% - 90%) |
6h (UHF reader off - blue LED off) 10h (UHF reader on - blue LED on) |
| Charging Temperature | 0°C - 40°C |
| Power Consumption |
4W (UHF reader on & battery full) 10W (battery charging) |
| DC Power Supply |
12v - 15v, 800mA (battery charging) 10.8v PB battery undervoltage protection |
| AC Power Supply | 100v - 230v, 50/60Hz |
| Solar Power Supply |
5v - 25v (4W/6W/8W/10W) recommended - 30W - 50W "12v" panel DC > 17v enables solar mode |
| **Dependent on volume of data transmitted and temperature | |
| Detections & Passings | |
|
Memory |
40,000 passings (not persistent) |
| Timing Resolution | 1/10th second |
| Timing Accuracy |
Up to 200ms dependent on speed and distance between box and transponder |
|
Detection Rate*** (With clear line of sight to transponders at 5x transponders per second = 300x per minute) |
>99% within 4m of a single box >90% within 8m of a single box >99% between 2 boxes with 8m distance |
| Max Speed |
100km/h = 60mph (single transponder in read zone) |
| Max Simultaneous Transponders | 40x transponder in read zone |
| Max Theoretical Throughput | 300x transponders per minute |
| RF Characteristics | |||||||||
|
2.4GHz Channel Frequencies (Worldwide compliance) |
|
||||||||
| 2.4GHz TX Power | 3.5dBm | ||||||||
| 2.4GHz Range | 50m - 150m | ||||||||
| UHF Bands |
ETSI LOW: 865.7 / 866.3 / 866.9 / 867.5 MHz ETSI HIGH / FCC/ CANADA / AUSTRALIA / CHINA / JAPAN: 900 - 930MHz (bands dependent on regional regulations) |
||||||||
| UHF TX Power |
36dBm EIRP typical (up to 39dBm EIRP, dependent on regional regulations) |
||||||||
| UHF RX Sensitivity | -85dBm | ||||||||
| Integrated UHF Antenna |
6dBi gain 90° beamwidth |
||||||||
| Connectivity & GPS | |
|
Internal GPS |
Qualcomm gpsOne Gen8c with GPS, GLONASS, BeiDou/Compass, Galileo and QZSS |
|
29 Band 4G / LTE / 3G / 2G Module Worldwide Coverage |
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD:B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 |
| SIM Card | 2FF standard / mini-size |
| Antennas | internal |
| Package Contents | |
| Includes |
foam-padded case with shoulder strap 2 x Track Boxes 2 x tripod mounts 2 x stakes 1 x double charge adapter 1 x 12v AC adapter 1 x mains power lead |
| Dimensions / Weight |
390mm x 300mm x 135mm 5Kg |
Hilfreiche Artikel in unserer Knowledge Base:
Optimaler Aufbau und Positionierung →
Track Box Konfiguration →
Batterie, Aufladen und Solar-Betrieb →
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you
accept YouTube's terms and conditions.
Track Box Passive
Kompletter Leitfaden für Einsteiger
Track Box Passive
Anschluss von Solarpanels
Track Box Passive
Einführung
Track Box Active

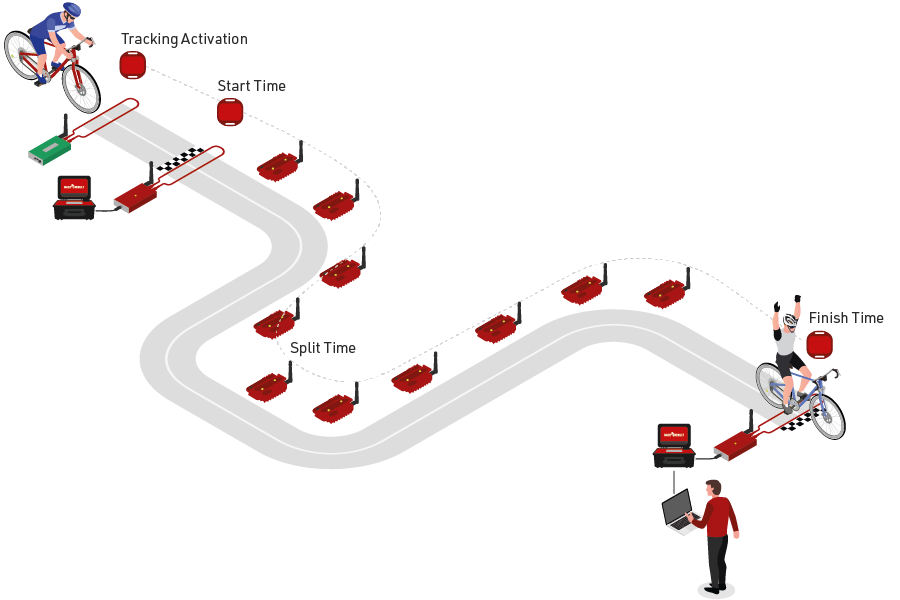

Tracking und Timing mit einem Transponder! Entlang der Strecke positioniert oder an Führungsfahrzeugen befestigt, empfängt die Track Box im Umkreis von 50 m Signale von allen Aktiv-Transpondern, bei denen Tracking aktiviert wurde. Die Daten werden in Echtzeit übertragen und erlauben die Live-Visualisierung des Rennens sowie die Veröffentlichung einer noch nie da gewesenen Anzahl an Zwischenzeiten.
Wenn der Tracking-Modus aktiviert ist, sendet der ActivePro V3 Pings. Track Boxen empfangen diese Signale und senden sie über das Mobilfunknetz an den Timing-Server. Damit können die Athleten besser live verfolgt werden, ohne dass zusätzliche Tracking-Geräte erforderlich sind. Die Track Box ist auch der einfachste Weg, um Zwischenmessstellen an entfernten Orten einzurichten.
| Safety & conditions Track Box | |
| Protection class |
IP64 -waterproof- |
| Temperature | -20°C to 70°C |
| Dimensions / weight | 165 x 102 x 32 mm / 400 g |
| Connectivity | |
| Internal GPS | Qualcomm gpsOne Gen8 with GLONASS |
| Internal 3G | 7 band 3G + quadband GPRSStandard SIM-Card |
| Battery | |
| Battery type | LiPo, 4,000 mAh, 3.7 V |
| Charge current | 230mA at 15V (full in 5h) 150mA at 12V (full in 10h) |
| Battery life | Moving: 1 day Stationary: 3-5 days |
| 2.4 GHz RF specification | |
| Transponder 2.4GHz channel frequencies (worldwide compliance) | 1: 2.480 MHz 2: 2.405 MHz 3: 2.425 MHz 4: 2.475 MHz 5: 2.415 MHz 6: 2.460 MHz 7: 2.435 MHz 8: 2.450 MHz |
| 2.4 GHz TX Power | 3,5 dBm |
| Internal Data Buffer | 10,000 trackping records |
| Read Range | 50 m - 150 m |
| 10 Track Boxes Pack | |
| Content | Foam-padded suitcase with shoulder strap 10 Track Boxes Track Box charge adapter 15 V AC adaptor with universal power inlet Mains power lead |
| Dimensions / weight | 390 x 300 x 135 mm / 5.5 kg |
