Loop Box
La Loop Box a révolutionné la prise de temps intermédiaires. Lorsqu'elle se trouve à proximité du système principal, elle lui répète ses détections en temps réel. Lorsqu'elle se trouve sur le parcours, elle active simplement les transpondeurs ActivePro, qui enregistrent la détection et la transmettent lorsqu'il passent la ligne d'arrivée.
La Loop Box peut être utilisée en mode Mémorisation ou en mode Répétition :

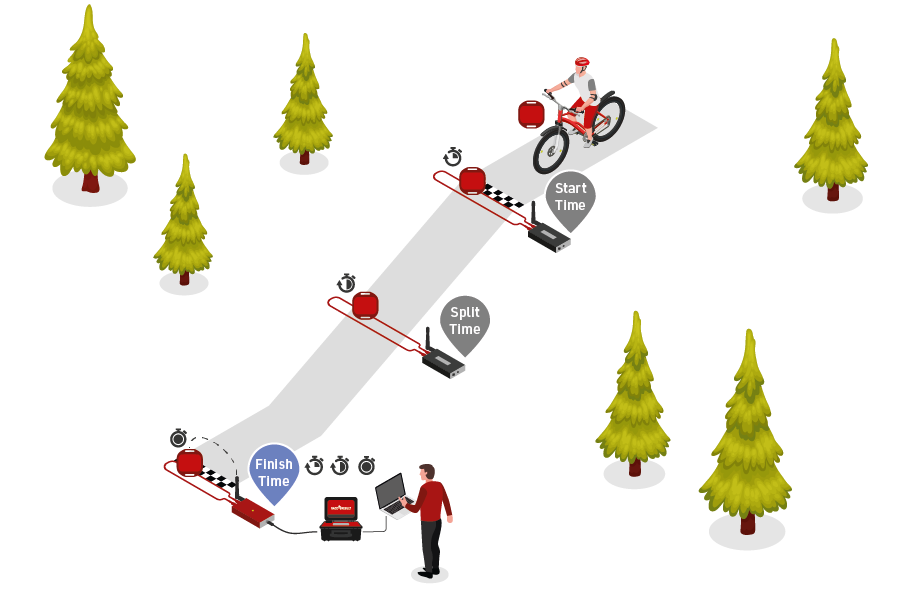

Mode Mémorisation
L'ActivePro V3 enregistre jusqu'à 64 temps intermédiaires en mode Mémorisation et les transmet au système de chronométrage suivant :

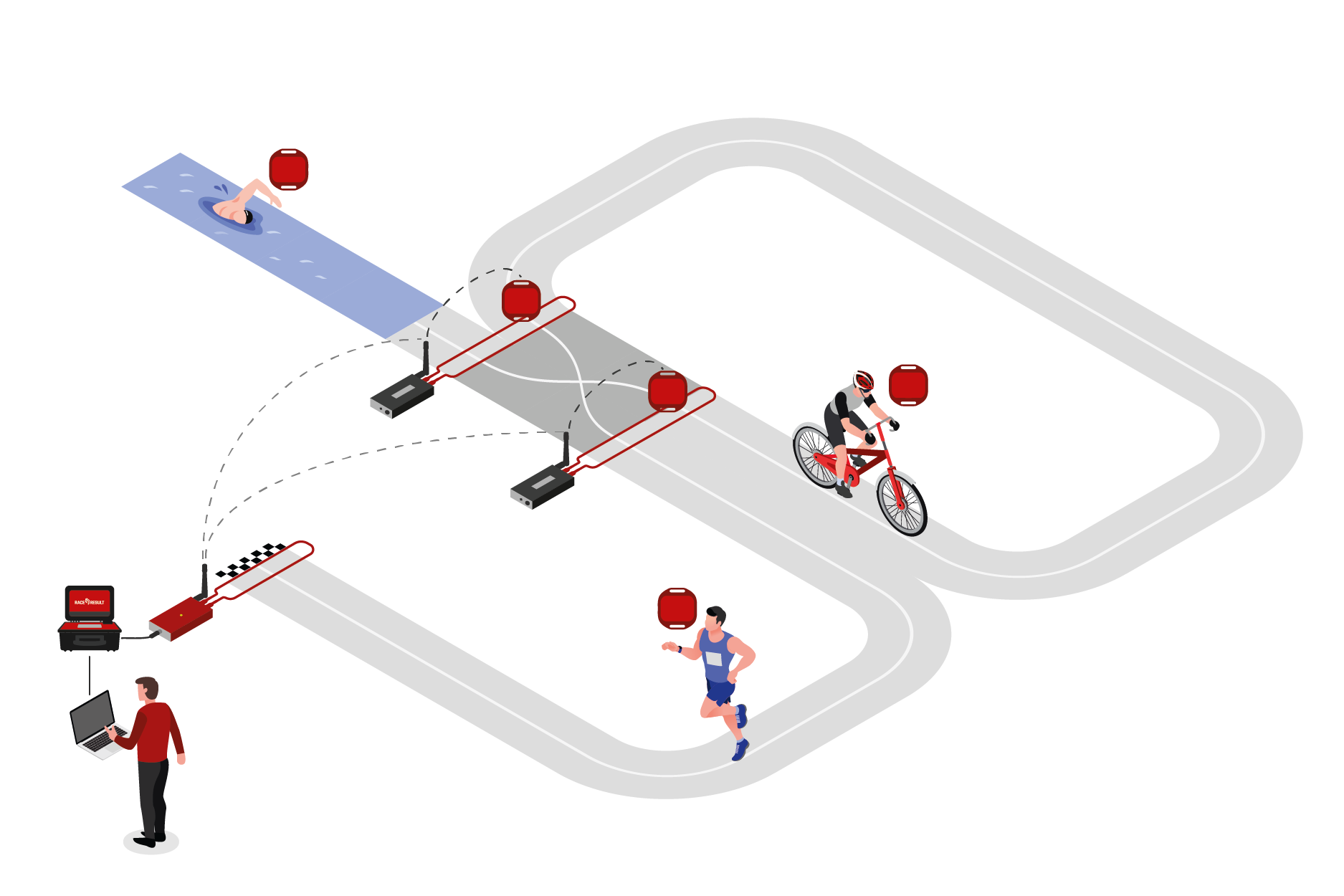

Mode Répétition
Si le point de passage se trouve à moins de 500 mètres du système de chronométrage principal, toutes les données de chronométrage sont transmises en temps réel et sans fil de la Loop Box à Ubidium. Le Mode Répétition est la solution la plus intelligente pour les zones de transition en triathlon :
Installation facile
Aucun câblage n'est nécessaire entre le système principal et les points intermédiaires
Autonome
Grâce à sa batterie interne, la Loop Box peut fonctionner pendant 12 à 20 heures.
Connecteur entrée/sortie 3.5 mm
Sortie audio ou entrée impulsion
Distance du mode de répétition
Jusqu'à 900m
Faible investissement
Pour un point de chronométrage supplémentaire, vous n'avez besoin que d'une Loop Box au lieu d'un système de chronométrage complet.
| Safety & conditions Loop Box | |
| Protection class with cable / antenna screwed on |
IP52 -water resistant- IP54 (usage with Bumper) |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 272 g |
| Loop Box | |
| Maximum repeat range | Up to 900 m with direct line of sight |
| Passings transmission | Up to 40/second continuously |
| Passing transmission delay | 200 ms – compensated |
| Internal data buffer | 1,000 passings |
| Power & battery | |
| AC power supply Loop Box V2 |
110 V-230 V 50-60 Hz (2 A fuse) |
| Battery | LiPo, 4,000 mAh, 3.7 V 12-20 h depending on loop power |
Articles utiles dans notre base de connaissances :
Modes de la Loop Box →
Configuration de la Loop Box →
Installation de la ligne de chronométrage / câble de détection →

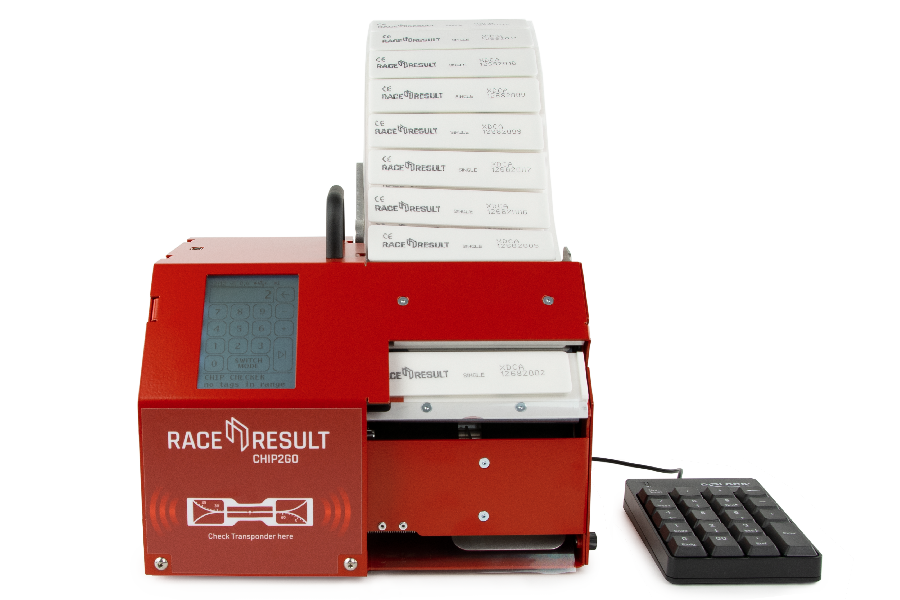

Chip2Go
Produisez vos propres puces passives ! Saisissez le dossard sur l'écran tactile, le pavé numérique, ou à l'aide du lecteur de code-barres - Chip2Go encode la puce et la décolle du rouleau, prête à être appliquée sur le dossard. Chip2Go vous facilite la tâche, et vous permet de faire des économies.
La Chip2Go est un dispositif permettant de programmer des numéros sur les puces brutes RACE RESULT. N'importe où, n'importe quand et autant que vous le souhaitez !
Spécifications
- écran 3,4" lisible en plein soleil
- clavier numérique USB inclus
- Alimentation 15 V incluse
- Alimentation 12 V possible
- poids : approx. 5 kg
- Ports USB pour l'importation de données et la mise à jour du firmware
Modes de fonctionnement
- Encodage de puces solo ou duo
- entrer le numéro via l'écran tactile/pavé numérique/lecteur de code-barres en option
- nombre croissant/décroissant
| General | |
| Size | 25 x 23 x 21 cm |
| Weight | 4,60 kg (without accessories) |
| Temperature | -15°C to 45°C for use -25°C to 65°C for storage |
| Frequencies | UHF Gen2 866/915MHz |
| Output power | <16dBm |
| USB ratings | 3x USB 2.0 (500mA max. each) |
| Encoding speed | Up to 60 transponders per minute |
| Data input options | - 3.4" sunlight readable touch display - Numeric keypad — USB barcode scanner (optional) - Chip file from USB stick - Individual increasing/ decreasing number range |
| Delivery includes | - Chip2Go - Power supply - Numeric keypad |
| Power Supply | |
| Included |
- IN: 100−240V, 1.2A max. - OUT: 15V, 3.34A |
| Other options |
- 11−15V on a barrel jack, ID 2.00mm, OD 5.50mm - Compatible with Active System/Track Box power supply - Accepts supply from 12V car battery - Reduced Transponder feeding speed on input lower than 15V |
Articles utiles dans notre base de connaissances :
Configuration de l'appareil →
Saisie du Numéro de Puce →
Insctructions de nettoyage →
USB Timing Box
L'USB Timing Box est la version de poche de notre système actif. Connectée directement à votre PC, elle ne nécessite pas de décodeur. Grâce à sa mémoire tampon, elle peut stocker les détections en cas de problème avec votre ordinateur. L'USB Timing Box est également compatible avec les Loop Box.
Directement connectée à un ordinateur, l'USB Timing Box est un système de chronométrage complet et ne nécessite pas de décodeur.
L'USB Timing Box est utilisée au mieux pour chronométrer des événements sportifs, pour scanner des transpondeurss lors du retrait des dossards, ou simplement pour sur toute autre application. Le logiciel open-source de l'USB Timing Box permet de développer toute solution qui n'a peut-être rien à voir avec le chronométrage sportif.
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequenciesmain / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17.5 dBm |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Battery | LiPo, 4,000 mAh, 3.7 V 12 hours |
| USB 1.1 | 500 mA |
| Safety & conditions USB Timing Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30 °C – 70 °C |
| Dimensions / weight | 27 x 66 x 117 mm / 266 g |
Articles utiles dans notre base de connaissances :
Modes de l'USB Timing Box →
Explication de l'Affichage →
Installation de la ligne de chronométrage / câble de détection →
Management Box
La Management Box est un élément clé de notre solution de tracking, requis pour activer et désactiver le mode tracking sur les transpondeurs, ainsi que pour gérer les Track Boxes.
Elle vous permet également de faire l'inventaire de vos transpondeurs, de créer vos tables de correspondances, et de passer vos transpondeurs en mode Deep Sleep.
Veuillez noter que cet appareil ne peut pas être utilisé pour le chronométrage de course lui-même !
*En mode Deep Sleep, les transpondeurs ActivePro et MotorKart ont besoin de 40 % d'énergie en moins, ce qui peut augmenter leur durée de vie jusqu'à 30 %.
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequencies(worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17.5 dBm |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Battery | LiPo, 4,000 mAh, 3.7 V 12 hours |
| USB 1.1 | 500 mA |
| Safety & conditions Management Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof- |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 274 g |
