The Next Generation
Tout ce que vous attendiez d’un système de chronométrage.
Et plus encore.
→
Convivialité de Première Classe

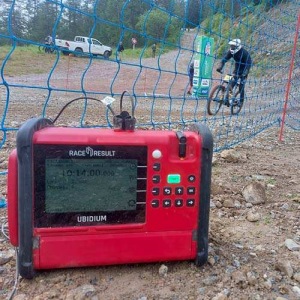

Ubidium peut être utilisé dans toutes les conditions météorologiques. L’écran et les boutons sont toujours visibles et accessibles. L’unité de contrôle n’a pas besoin d’être protégée par un couvercle.
Conception Solide & Légère
Le tout nouveau design garantit une flexibilité maximum. Avec deux batteries insérées, le poids n’est que de 4,1 kg environ. Les connexions à l’avant et à l’arrière permettent une utilisation facile.
Gestion de l’alimentation exemplaire
Insérez une ou deux batteries et changez les même en cours d’utilisation. En mode de chronométrage Actif, vous pouvez atteindre jusqu’à 30 heures d’autonomie ! Ubidium peut également être alimenté en USB-C, POE, DC ou même un panneau solaire.
The protective flap will always fall down automatically, close with integrated magnets and push all cables into the broom. Thereby, all connector ports are protected from rain, mud and splashing water.

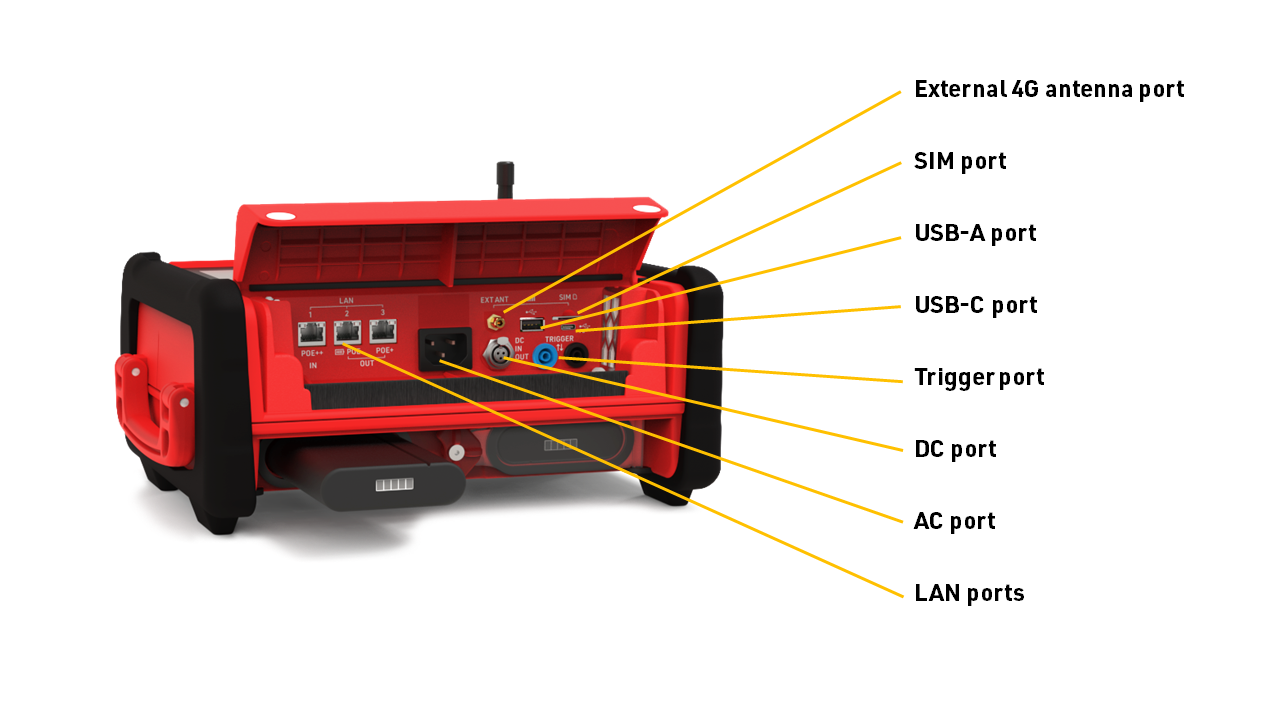

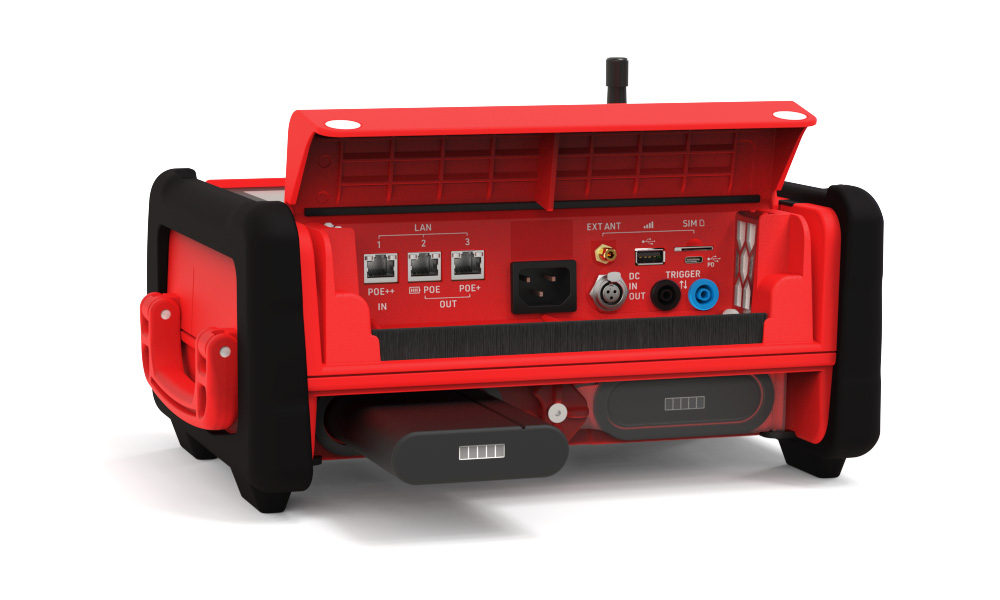

Ubidium offers more connectivity options than any timing system on the market. This includes POE, USB-C, AC and DC, and a SIM slot. An additional SIM card is installed inside the system.
Learn more
Moisture and heat are blown out of the system through the ventilation grille. This enables operation in extreme conditions and conserves the electronic components.
The bumpers made of durable rubber protect against impacts, ensure a stable stand and make the systems stackable. They can be removed; however we recommend leaving them on.
The batteries can be hot swapped during timing. The transparent battery cover makes it possible to read the charging status at any time. The batteries can be charged internally.
The broom ensures that no water gets to the connectors from the outside, even when all cables are connected.
The handle makes it easy to carry the system over long distances. With two batteries inserted, Ubidium weighs only 4.1 kg.

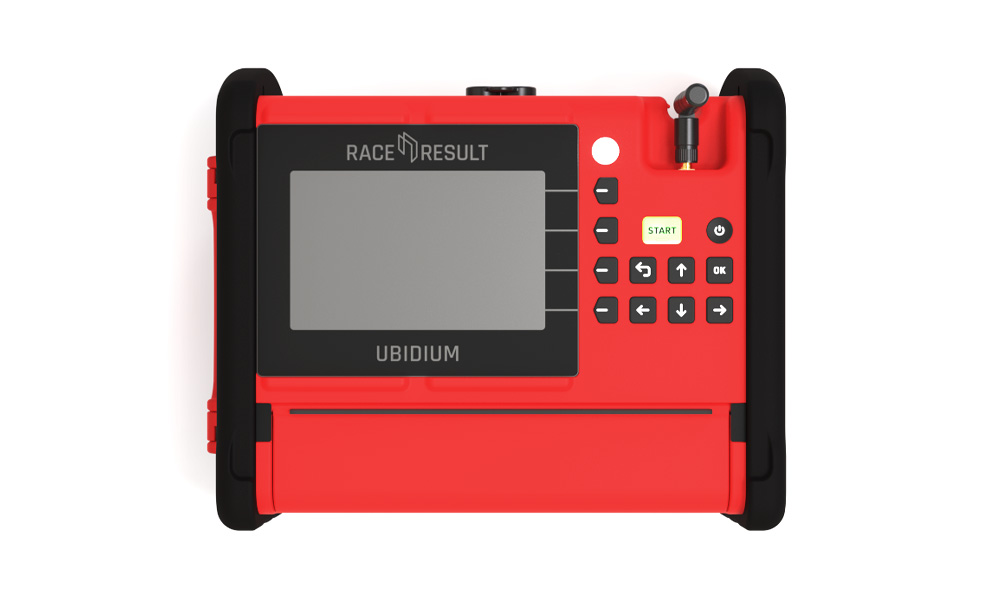

The 6.2″ display features an adjustable backlight with customizable background color. Thanks to its high contrast, it remains legible even in the brightest sunlight. It is covered with an extremely robust glass.
With the help of the clearly visible status LED, you can quickly see whether the system is running properly (green) or whether it requires operation (red).
All buttons have a pleasant pressure point and are easy to use even with gloves. Like the entire surface, they are waterproof.
The active timing antenna is used to receive data from Active Transponders and Loop Boxes. Please put it upright during your event.

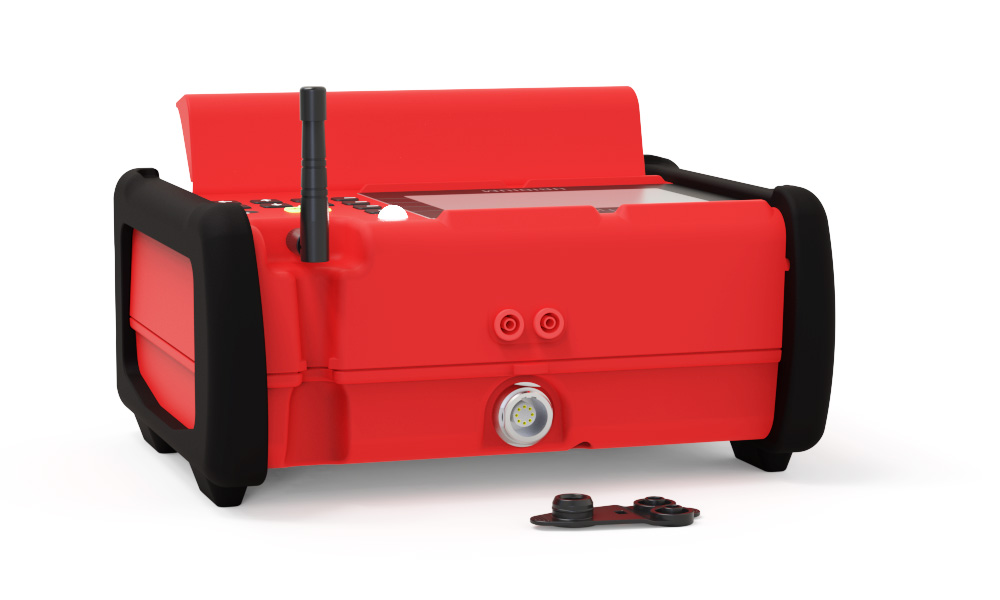

Active loop plug: Connect the banana plugs of your loop cable into the device and directly start timing with active transponders. No additional device needed!

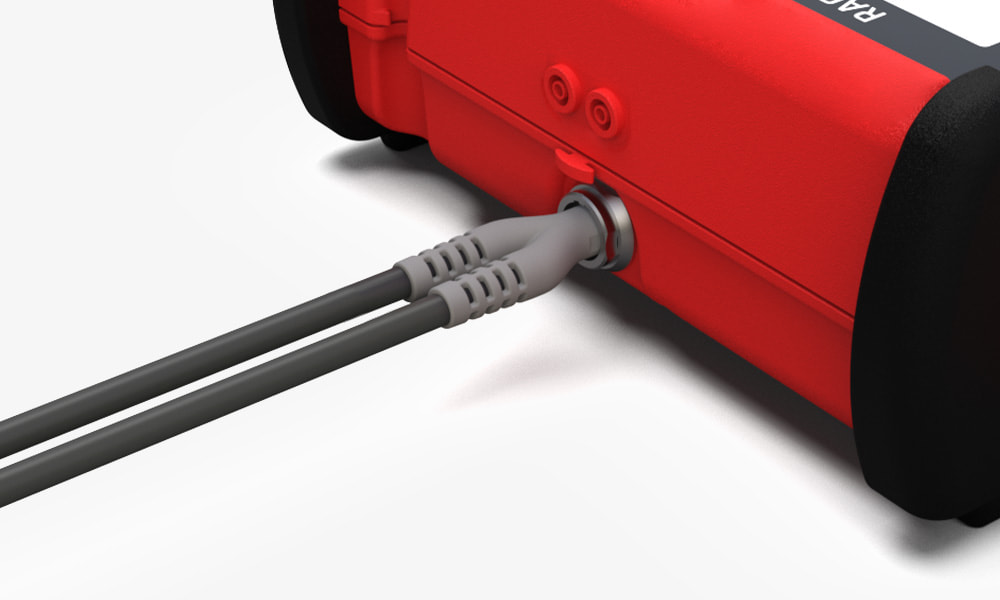

Expansion port to plug in the Y-Bridge Cable of the Foldable Ground Antenna. The cable serves for both, power supply of the antenna and data transmission.
A port cover made from durable rubber material protects the rear connectors from moisture, dust and impacts.
Ubidium coûte 2,790 EUR plus TVA et frais d'expédition.
Contenu de la livraison:- 1 Ubidium
- 1 Batterie 94 Wh
- Câble de boucle de 13 mètres
- Câble d'alimentation AC
Veuillez noter que nous ne pouvons actuellement pas fournir de délai de livraison exact pour votre commande Ubidium.
Le paiement est dû peu de temps avant l'expédition.
Si vous commandez plusieurs Ubidium, nous n'expédierons dans un premier temps qu'un seul appareil, les autres appareils suivront ultérieurement. Nous prendrons en charge tous les frais d'expédition supplémentaires qui en résultent.
We embedded a video from a third party (www.youtube.com) here.
By showing the external content you
accept YouTube's terms and conditions.
This is Ubidium #1
Design & Features Overview
This is Ubidium #2
Connectors
This is Ubidium #3
Batteries & Charging
This is Ubidium #4
Display & Menu
This is Ubidium #5
Wi-Fi Connection
This is Ubidium #6
Timing an Event
Mode Chronométrage Actif Amélioré

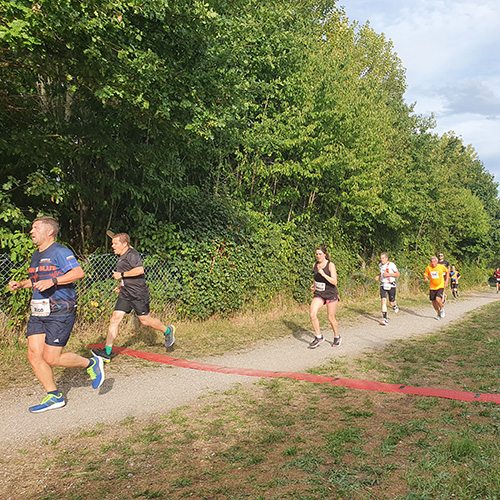

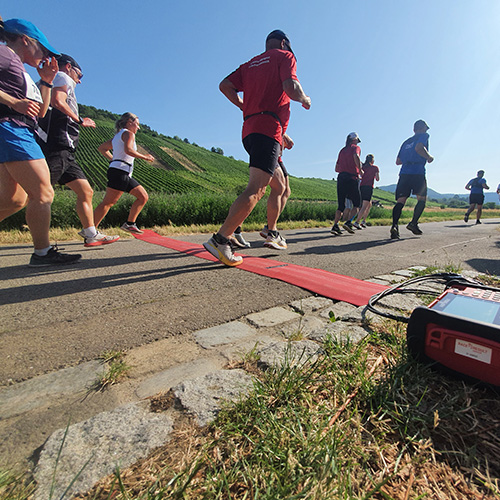

Branchez directement votre boucle de détection Active dans Ubidium. Plus besoin d’extension.Installez des boucles de détection d’une largeur de 30 mètres* avec une puissance de boucle de 100%. Ubidium s’intègre parfaitement à l’architecture du système Actif existant, prenant aussi en charge les modes Store et Repeat.
* selon la règlementation localeNouvelle Antenne au Sol Pliable
La nouvelle antenne au sol pliable se connecte avec une seule prise – et vous êtes prêt à commencer. Chaque segment contient désormais son propre élément UHF, ce qui augmente le taux de détection et réduit la consommation d’énergie. En savoir plus sur la page suivante.
Connectivité Inégalée
Ubidium intègre un GPS et la 4G. 3 ports Ethernet offrent des capacités de réseau étendues, une commutation interne pour connecter plusieurs appareils et la prise en charge de l’entré et de la sortie en POE. Les cartes SIM internes et externes permettent une transmission stable des données et, si nécessaire, un accès à distance de l’appareil. Ubidium peut directement se connecter à votre PC via une prise USB-C. Il offre également le Wi-Fi, USB-A, Alimentation externe sur batterie, déclenchement en entrée/sortie et la connexion à une antenne 4G externe.

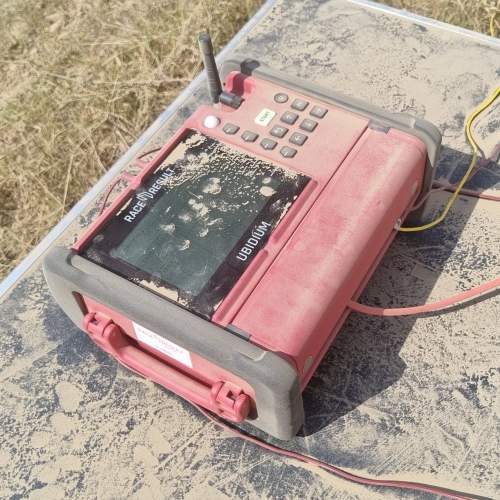

Résistant dans toutes les conditions

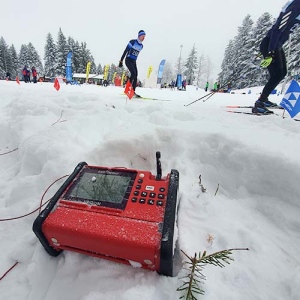

Ubidium garantit des performances optimales dans toutes les conditions. Un élément chauffant maintien l’appareil au-dessus du point de congélation, garantissant des performances optimales de la batterie. Un ventilateur intégré refroidit le système si nécessaire et évacue l’humidité si le capteur d’humidité intégré indique un risque de condensation.
Le couvercle avant recouvre les connecteurs et protège efficacement le système de la pluie et des projections d’eau.

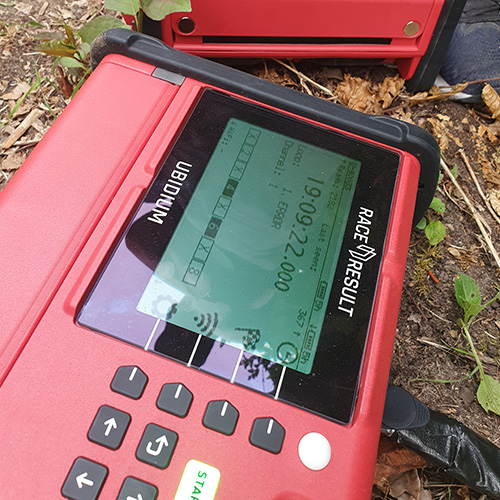

Ecran LCD Exceptionnel
Nous avons porté une attention particulière à la lisibilité et à la convivialité de l’écran. L’écran de 6,2’ associé aux LED toujours visibles et à de gros boutons, permet de conserver facilement une vue d’ensemble de toutes les données et fonctions de chronométrage pertinentes. L’écran est même lisible à des températures extrêmes.
Fonctionnement & Recharge en mode empilé
Avec tous le ports accessibles depuis l’avant, plusieurs systèmes peuvent être empilés et chargés en même temps. L’écran LCD des batteries affiche le niveau de charge en continue.
| General | |
| Weight |
~4.1 kg with two batteries (each 450 g)
~3.2 kg without batteries |
| Dimensions |
312 x 251 x 140 mm
1 x 0.8 x 0.4 ft |
| IP Rating |
Lid open: IP21 (objects > 4 mm, dropping water) Lid closed: IP44 (objects > 1 mm, spray water from all sides) |
| Temperature range |
-20 °C – 40 °C (50 °C in shade) /
-4 °F – 104 °F (122 °F in shade) |
|
Power performance may be reduced above 25°C / in strong sunlight.
Heating Element keeps System above freezing point for battery charging when connected to sufficient power. |
|
| Power Connectors & Ratings | ||
| Pmax | ||
| AC connection | 100 – 240 V / 47 – 60 Hz | 100 W |
| DC In battery |
11 – 16 V / 5 A
2 A on older systems |
80 W |
| DC Out | 11 – 16.8 V (fused 2.3 A) |
25 W (empty battery)
40 W (charged battery) |
| USB-C PD In | PD supply min. 15 W (9/15/20 V up to 3 A) | 60 W |
| PoE-In | 802.3 bt / PoE++ | up to 65 W |
| PoE-Out (low power) | 802.3 af / PoE |
15.4 W out
always active, battery supplied |
| PoE-Out (high power) | 802.3at / PoE+ |
30 W Out
only active with AC or PoE++ supply |
| Battery & Power (Preliminary) | |||
| Batteries |
1 – 2 x Inspired Energy NH2054RR34 94-98 Wh Lithium Ion Smart Battery |
||
| All including 4G | 1 battery | 2 batteries | Power consumption* |
| Battery life active (50 % loop power) | 16 h | 32 h | 6 W |
| Battery life passive (4.6 m antenna) | 6 h | 12h | 13.4 W |
| Battery life passive (7.7 m antenna) | 5 h | 10 h | 19 W |
| Battery life passive (15.4 m antenna) | 4 h | 8 h | 22.6 W |
| Battery life passive (23 m antenna) | 3 h | 6 h | 31.4 W |
| * not charging, mobile data and 4G active, no Ethernet | |||
| Connectivity | |
| WiFi | WiFi 802.11ac/a/b/g/n |
| Bluetooth-Technology | BT 2.1+EDR and BLE 5.2 |
|
4G / LTE / 3G / 2G Module 29 Band Worldwide Coverage |
FDD: B1 / B2 / B3 / B4 / B5 / B7 / B8 / B12 / B13 / B18 / B19 / B20 / B26 / B28 TDD:B38 / B39 / B40/ B41 WCDMA: B1 / B2 / B4/ B5 / B8 / B6 / B19 GSM: B2 / B3 / B5 / B8 2FF standard / mini-size SIM Card Antennas: Main Internal or External SMA, Diversity Internal only |
| GNSS receiver | GPS/GLONASS/BeiDou/Galileo |
| 3x LAN | all 1 GBit/s |
| Trigger | Input or output, 3 – 12 V or Open Collector |
| USB-A Connector | USB 2.0, 5 V / 500 mA, Host Port |
| USB-C Connector | USB 2.0, 5 V / 900 mA, Dual-Role, Power Delivery IN |
| UHF Transponder | Gen2, can be programmed by system |
| Active Timing | |
|
2.4 GHz channel frequencies
main / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17.5 dBm |
| 2.4 GHz Antenna | 3 dBi Gain |
| Loop frequency & data |
125 kHz Packet rate: 150 Hz OOK-modulation, manchester encoded, 16 bit anti-false-wakeup pattern |
| Loop dimension |
5 m – 60 m cable length, >0.5 mm², width 0.3 – 0.6 m 4 mm safety banana plugs |

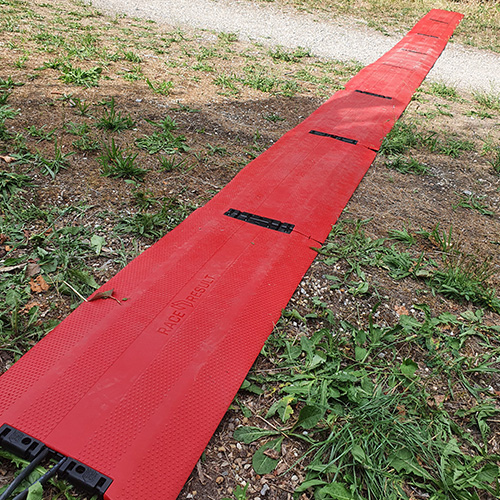

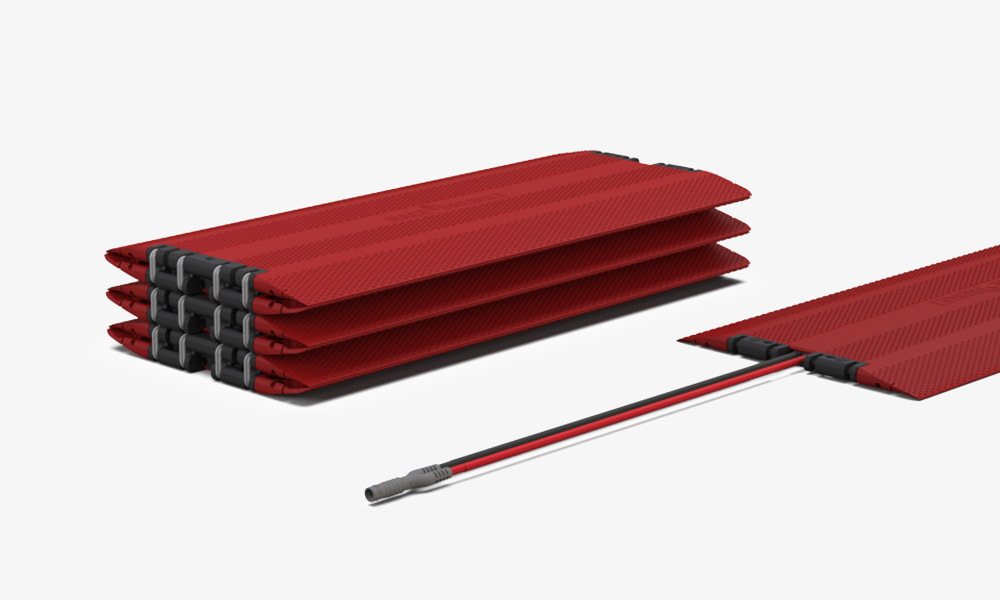

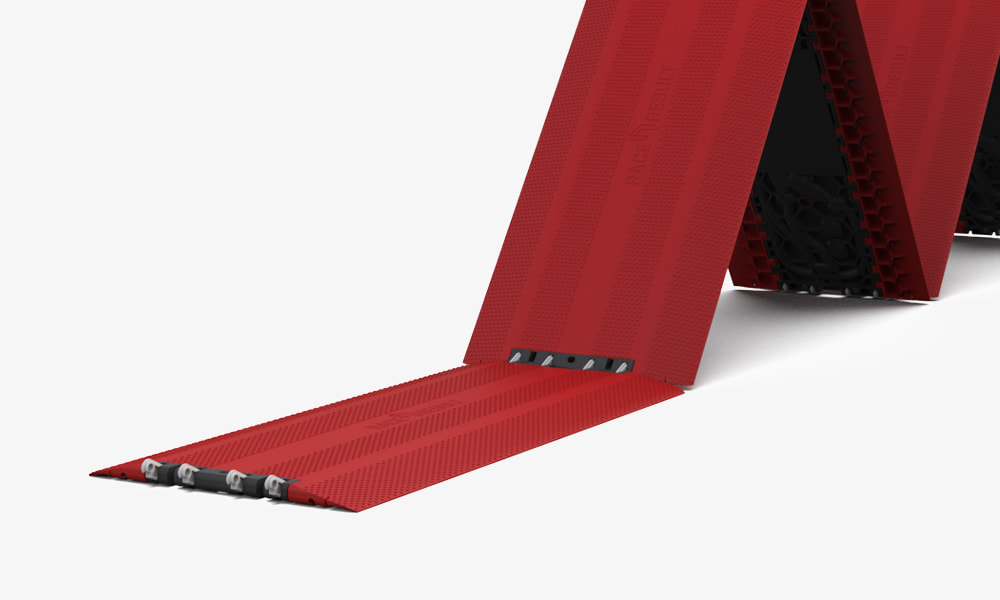

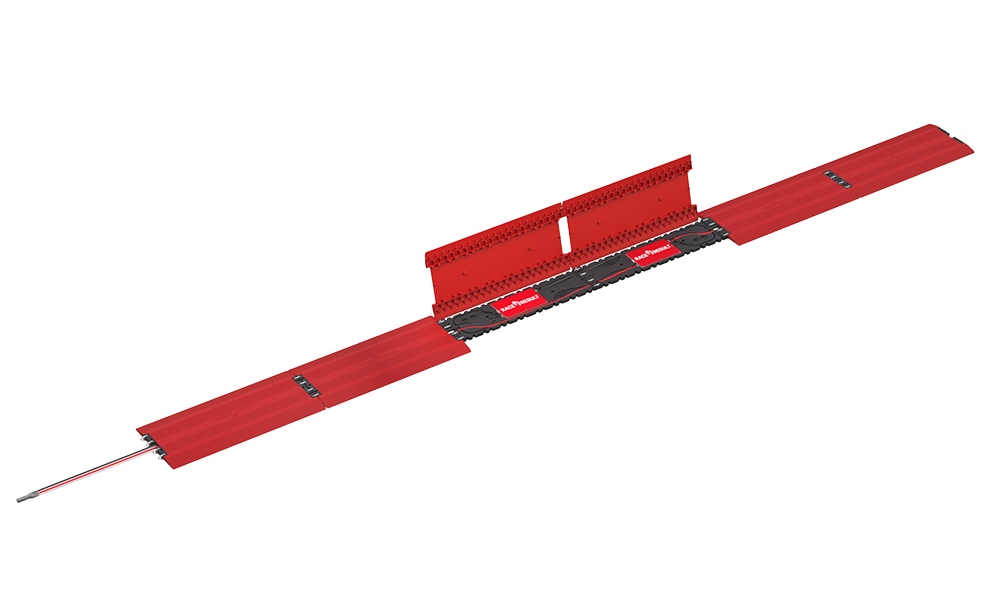

Ubidium Antenne au Sol Pliable

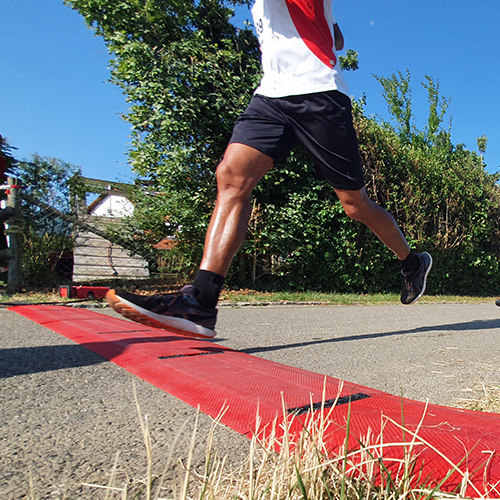

La nouvelle antenne au sol pliable offre une flexibilité sans précédent et les taux de détection les plus élevés.
Chaque élément contient un lecteur UHF RACE RESULT spécialement développé. L'antenne se connecte directement à Ubidium. Il peut être ajusté en longueur à volonté, jusqu'à 23 mètres par système (30 segments) !
Disponible à partir de 2024.
Branchez et Commencez
L'antenne se connecte directement à Ubidium avec un seul connecteur, aucun autre élément n’est nécessaire. Pour plus de fiabilité, deux câbles indépendants et robustes mènent au premier segment d’antenne et forment deux chaines distinctes sur l’ensemble du tapis.
Design amélioré, plus léger

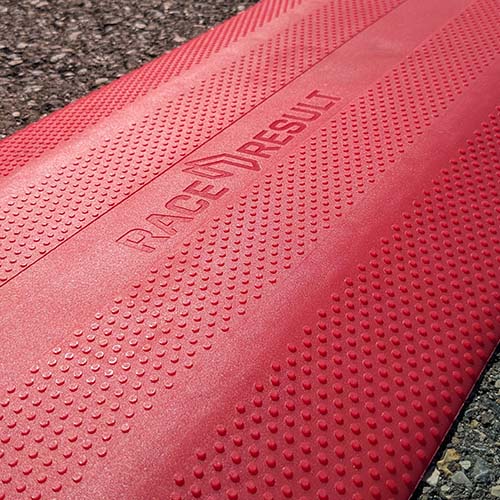

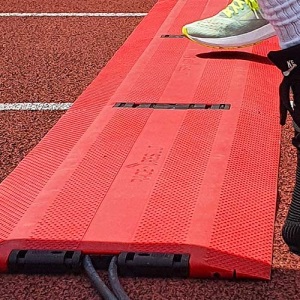

Le nouveau design adopté donne un profil encore meilleur sur la route et des bords encore plus plats pour plus de confort. Avec 77 cm, les segments sont plus longs que précédemment, dans une configuration standard de 4,6 mètres (6 segments), le tapis ne fait que 21 kg, soit 20% de moins que notre précédente antenne au sol.
Lecteur et Antenne RACE RESULT
Chaque tapis contient sa propre antenne et lecteur intégré, spécifiquement désigné pour le chronométrage sportif.Cela nécessite moins d’énergie que les lecteurs UHF standards ce qui augmente la durée de vie de la batterie du système.Il permet également une lecture synchronisée avec plusieurs segments en même temps, augmentant considérablement le taux de détection et la précision temporelle.Comme nous ne sommes plus limités par les 8 ports des lecteurs UHF conventionnels, il est désormais possible de créer des tapis de détection très long.

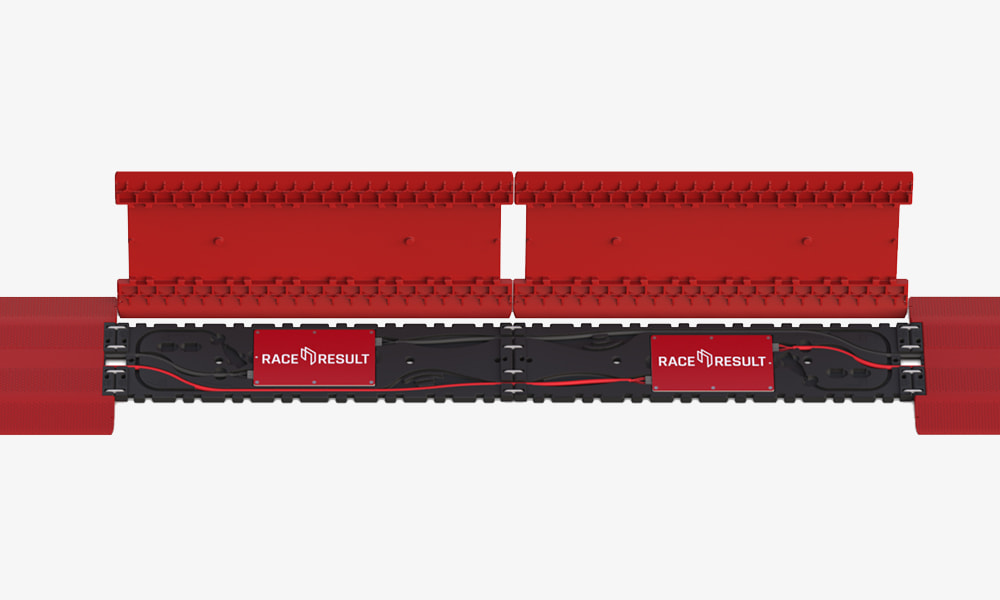

Connexion Entrelacée
Chaque lecteur est connecté au lecteur qui se trouve 2 tapis avant lui. Créant deux lignes de données distinctes, dans un schéma A-B-A-B. Un élément défectueux n’empêche pas tous les segments suivants de fonctionner, et même si une chaine complète tombe en panne, la synchronisation reste fonctionnelle.

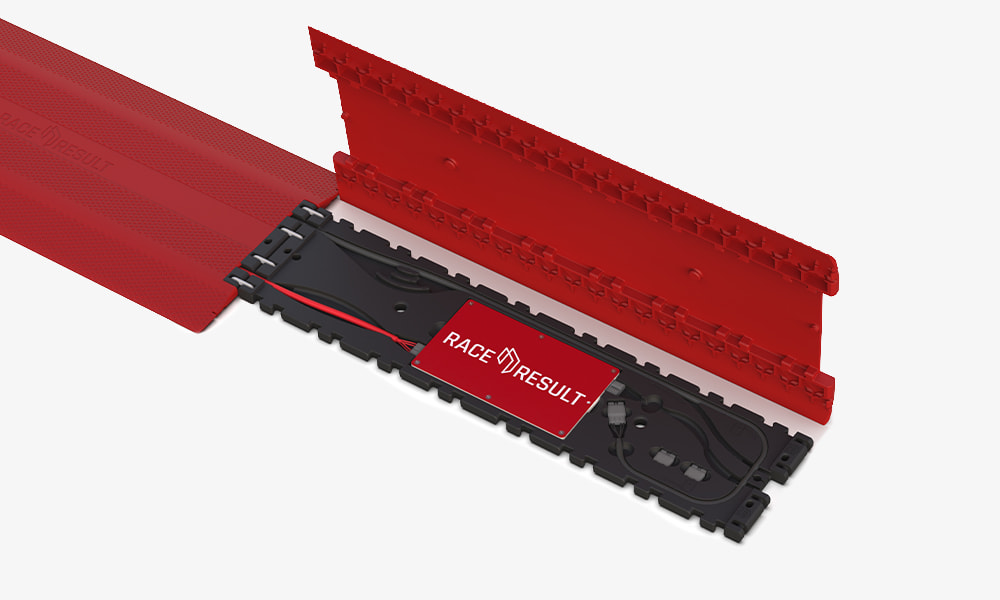

Adaptation facile de la longueur

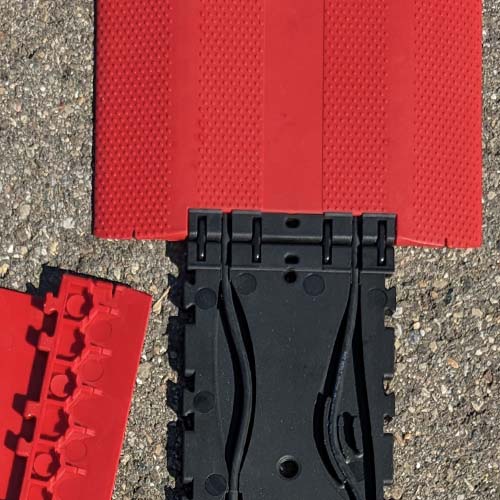

Il vous suffit d’ouvrir un segment d’antenne de chaque côté pour diviser le tapis. Les câbles de chaque segment peuvent rester à l’intérieur du tapis en utilisant le canal de stockage interne. Le tapis peut être rallongé/raccourci par paire de deux segments, ce qui donne des largeurs comprises entre 1,5 mètres (2 segments) et 23 mètres (30 segments)
|
Ubidium Kit 4,6m
Système de chronometrage Ubidium + Antenne au Sol 4.6 m |
4,490 EUR |
|
Ubidium Antenne au Sol 4,6 m (incl. Connecteur) *
6 segments + câble de connexion |
2,450 EUR |
|
Ubidium Antenne au Sol Extension 1,5 m
2 segments de 0,77 m chacun |
750 EUR |
|
Ubidium Antenne au Sol Connecteur
Câble pour connecter l'antenne au sol au système |
200 EUR |
|
Pour connecter plusieurs antennes de 4,6 m (nécessite 2 câbles par connexion) |
35.12 EUR |
|
Tous les tarifs sont exprimés HT
* Tous les clients qui passent une commande pour un système Ubidium maintenant et ajoutent ensuite l'antenne au sol une fois qu'elle sera disponible dans notre boutique seront éligibles au prix groupé. |
|
| Single Antenna Segment | |
| Dimensions |
77 x 35 x 2 cm /
2.5 x 1.1 x 0.07 ft |
| Weight | 3.5 kg |
| IP Rating |
IP56 (shortly submerging won't destroy) |
| Typical Configurations | |||
|
"Ubidium Ground Antenna"
Standard configuration |
6 segments |
4.6 m /
15 ft |
24 kg |
|
"Ubidium Ground Antenna Extension"
Shortest possible configuration |
2 segments |
1.5 m /
5 ft |
7.6 kg |
| Standard + 2 Extensions | 10 segments |
7.7 m /
25 ft |
38.6 kg |
|
Maximum possible length
Standard + 12 Extensions |
30 segments |
23 m /
75.5 ft |
114.6 kg |
