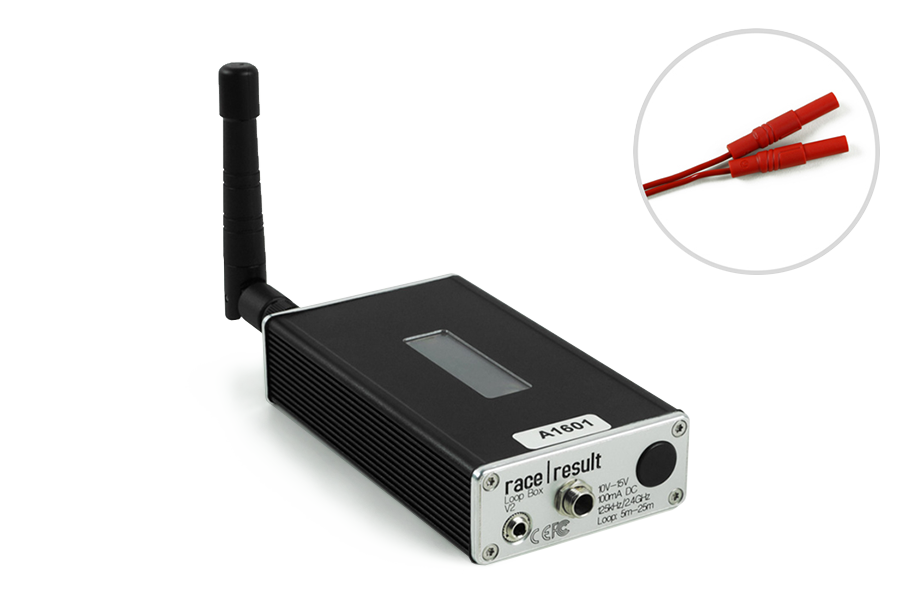

Loop Box
Il Loop Box stand-alone è un nuovo modo rivoluzionario per raccogliere i tempi negli intermedi. In corrispondenza dei punti di cronometraggio intermedi vicini, i rilevamenti vengono ripetuti in modalità wireless al sistema principale. In caso di punti di cronometraggio remoti, il Transponder ActivePro salva il tempo al suo interno per poi trasmetterlo al sistema principale quando arriva al traguardo.
La Loop Box può essere utilizzata in modalità Store o in modalità Repeat:
Modalità Store

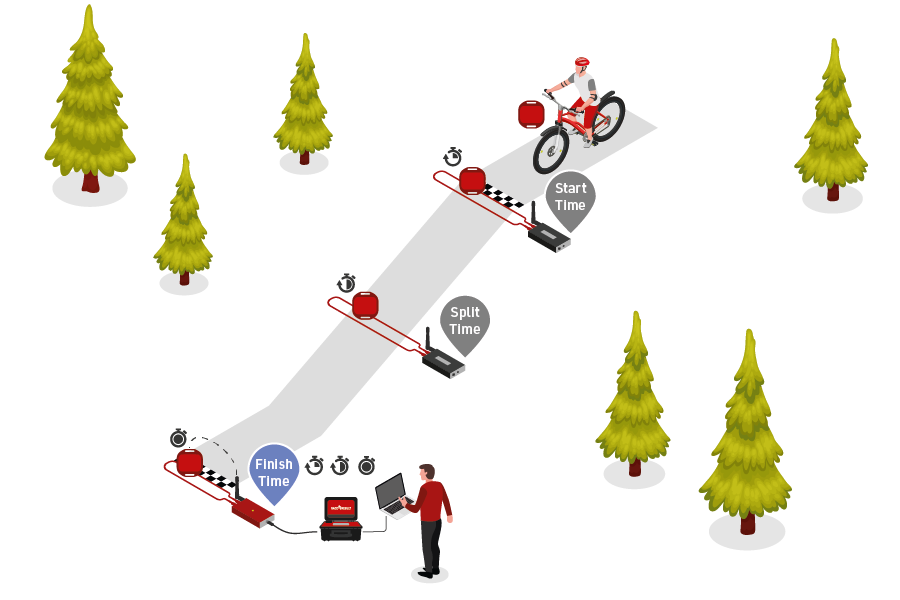

Il transponder ActivePro V2 può memorizzare fino a 64 tempi intermedi in modalità Store e li trasmette al sistema di cronometraggio successivo:
Modalità Repeat

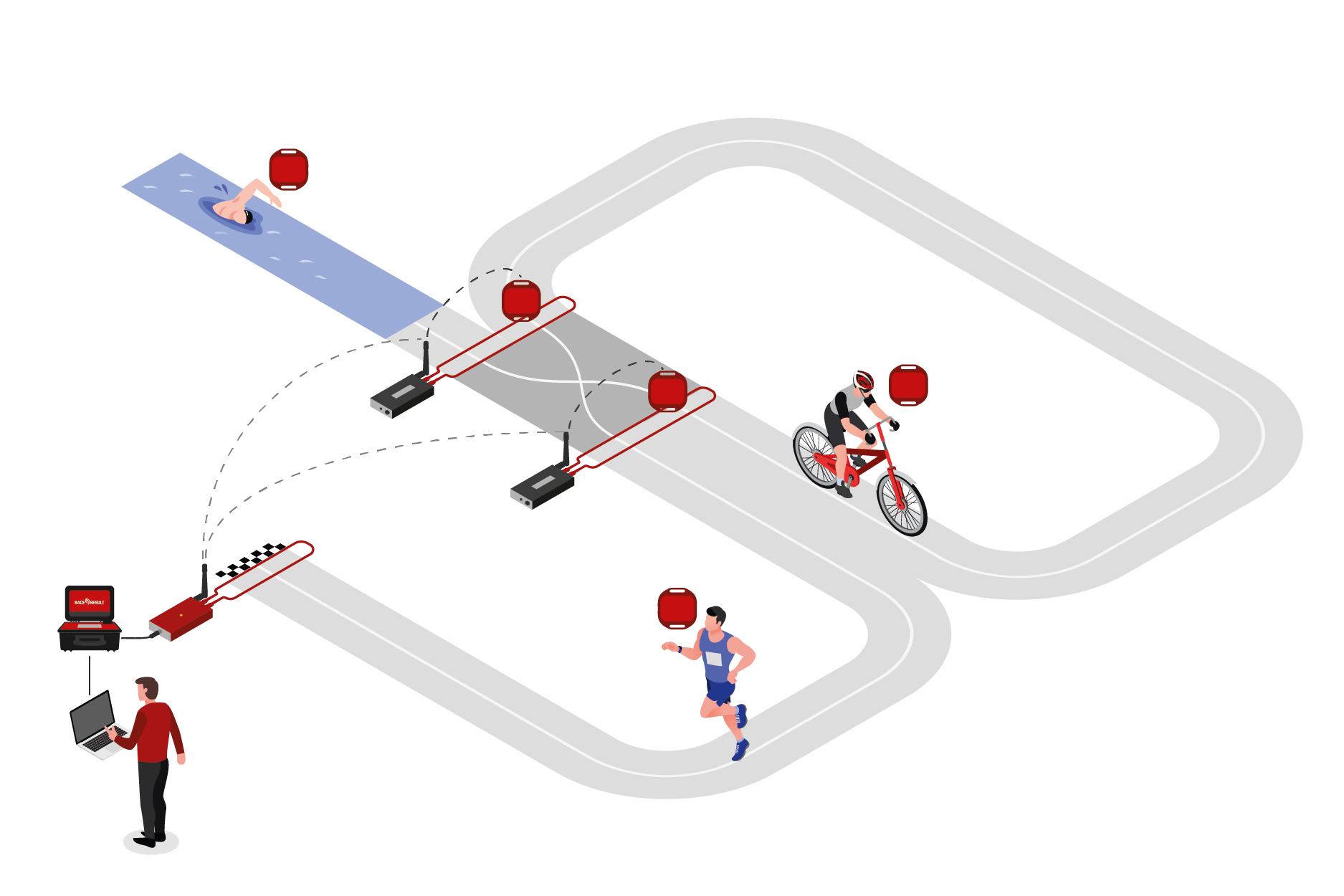

Se il punto di rilevamento si trova entro 500 metri dal sistema di cronometraggio principale, tutti i dati di cronometraggio vengono trasmessi in tempo reale in modalità wireless dal Loop Box al sistema di cronometraggio principale. La modalità Repeat è la soluzione più intelligente per le zone di transizione del triathlon:
Facile installazione
Nessun cablaggio necessario tra il sistema principale e i punti di cronometraggio intermedi
Indipendente
Con la sua batteria interna, il Loop Box può funzionare per 12-20 ore.
Ingresso/Uscita Jack 3.5 mm
Uscita audio o ingresso per impulsi da dispositivi esterni
Range modalità Repeat
fino a 900 m
Piccolo investimento
Per un punto di cronometraggio aggiuntivo è necessario solo un Loop Box invece di un sistema di cronometraggio completo.
| Loop Box | |
| Maximum repeat range | Up to 900 m with direct line of sight |
| Passings transmission | Up to 40/second continuously |
| Passing transmission delay | 200 ms – compensated |
| Internal data buffer | 1,000 passings |
| Safety & conditions Loop Box | |
| Protection class with cable / antenna screwed on |
IP52 -water resistant- IP54 (usage with Bumper) |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 272 g |
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequenciesmain / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17 dBm |
| 2.4 GHz Antenna | 3 dBi Gain |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Power & battery | |
| AC power supply Loop Box V2 |
110 V-230 V 50-60 Hz (2 A fuse) |
| Battery | LiPo, 4,000 mAh, 3.7 V 12-20 h depending on loop power |
Articoli utili nella nostra Knowledge Base:
Modalità del Loop Box →
Configurazione Loop Box →
Configurazione del punto di cronometraggio/cavo loop →

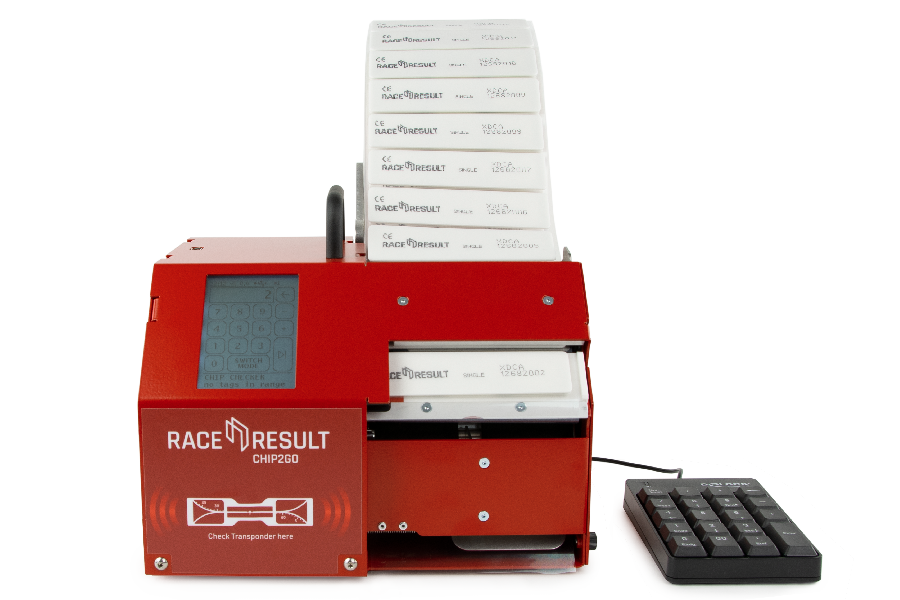

Chip2Go
Crea i tuoi transponder di cronometraggio UHF! Inserisci il numero di pettorale tramite touchscreen, tastierino numerico o scanner di codici a barre: Chip2Go codifica il transponder e lo espelle, pronto per essere attaccato al pettorale. Chip2Go facilita il tuo lavoro come cronometrista e può farti risparmiare denaro.
Chip-machine to program numbers to RACE RESULT Raw-Transponders. Wherever, whenever and as many as you like!
Specifiche
- Display da 3,4" leggibile alla luce del sole
- Tastierino numerico USB incluso
- Alimentatore 15 V incluso
- Possibile alimentazione a 12 V
- peso: circa 5 kg
- Porta USB per l'importazione dei dati e l'aggiornamento del firmware
Modalità operative
- codifica transponder single o duo
- inserire il numero tramite touchscreen/tastierino numerico/scanner di codici a barre opzionale
- intervallo numerico crescente/decrescente
| General | |
| Size | 25 x 23 x 21 cm |
| Weight | 4,60 kg (without accessories) |
| Temperature | -15°C to 45°C for use -25°C to 65°C for storage |
| Frequencies | UHF Gen2 866/915MHz |
| Output power | <16dBm |
| USB ratings | 3x USB 2.0 (500mA max. each) |
| Encoding speed | Up to 60 transponders per minute |
| Data input options | - 3.4" sunlight readable touch display - Numeric keypad — USB barcode scanner (optional) - Chip file from USB stick - Individual increasing/ decreasing number range |
| Delivery includes | - Chip2Go - Power supply - Numeric keypad |
| Power Supply | |
| Included |
- IN: 100−240V, 1.2A max. - OUT: 15V, 3.34A |
| Other options |
- 11−15V on a barrel jack, ID 2.00mm, OD 5.50mm - Compatible with Active System/Track Box power supply - Accepts supply from 12V car battery - Reduced Transponder feeding speed on input lower than 15V |
Articoli utili nella nostra Knowledge Base:
Modalità della USB Timing Box →
Immissione numero transponder →
Istruzioni per la pulizia →

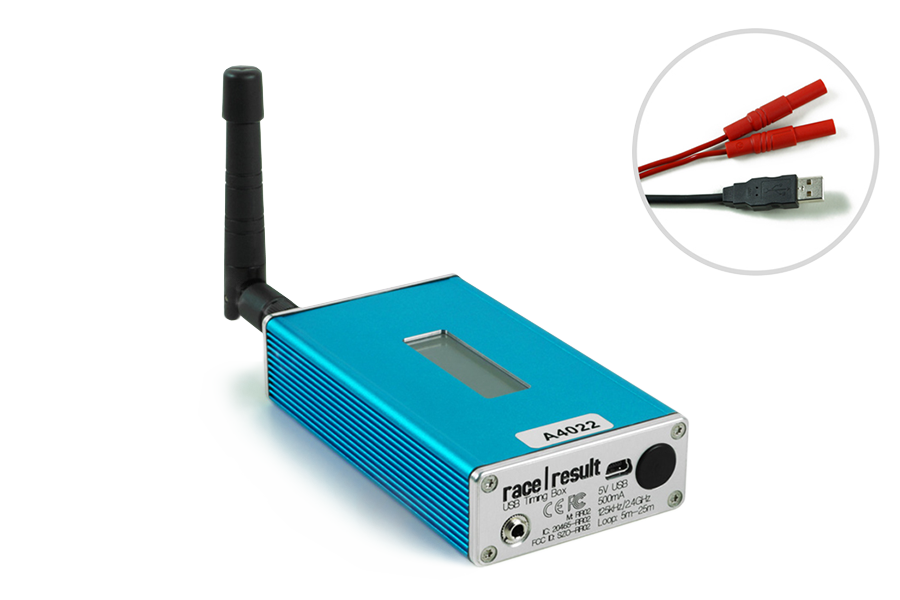

USB Timing Box
La USB Timing Box è la comoda alternativa al sistema attivo. È collegato direttamente al PC e non richiede un decoder. Grazie alla batteria e alla memoria interna, è possibile mantenere un cronometraggio affidabile al 100% in caso di guasto del computer. La USB Timing Box può essere combinata con i Loop box.
Collegata direttamente ad un computer, l'USB Timing Box è un sistema di cronometraggio completo e non necessita di decoder.
L'USB Timing Box viene utilizzata al meglio per cronometrare eventi sportivi, per scansionare transponder al ritiro del pacco gara o per qualsiasi altra applicazione. Il software open source della USB Timing Box consente di sviluppare qualsiasi soluzione che potrebbe non avere nulla a che fare con il cronometraggio sportivo.
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequenciesmain / backup (worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17 dBm |
| 2.4 GHz Antenna | 3 dBi Gain |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Battery | LiPo, 4,000 mAh, 3.7 V 12 hours |
| USB 1.1 | 500 mA |
| Safety & conditions USB Timing Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30 °C – 70 °C |
| Dimensions / weight | 27 x 66 x 117 mm / 266 g |
Articoli utili nella nostra Knowledge Base:
Modalità della USB Timing Box →
Spiegazione del display →
Configurazione della linea di cronometraggio/cavo loop →
Management Box
La Management Box è un componente chiave per la soluzione di tracciamento, in quanto è necessaria per attivare e disattivare il tracciamento sui transponder, nonché per gestire i Track Box.
Consente inoltre di controllare facilmente l'inventario dei transponder, di generare file di chip e di impostare i transponder in modalità Sonno Profondo.
Si prega di notare che questo dispositivo non può essere utilizzato per il cronometraggio!
*In modalità Sonno Profondo, i transponder ActivePro e MotorKart richiedono il 40% di energia in meno, il che può aumentare la loro durata fino al 30%.
| 2.4 GHz RF & loop specification | |
| Transponder 2.4 GHz channel frequencies(worldwide compliance) |
1: 2.480 MHz / 2.405 MHz 2: 2.405 MHz / 2.470 MHz 3: 2.425 MHz / 2.465 MHz 4: 2.475 MHz / 2.440 MHz 5: 2.415 MHz / 2.445 MHz 6: 2.460 MHz / 2.430 MHz 7: 2.435 MHz / 2.455 MHz 8: 2.450 MHz / 2.420 MHz |
| 2.4 GHz TX power | 17 dBm |
| 2.4 GHz Antenna | 3 dBi Gain |
| Loop frequency & data | 125 kHz data-packet = Loop ID + channel packet rate: 150 Hz OOK-modulation, manchester encoded, 16bit anti-false-wakeup pattern |
| Loop length | 5 m - 25 m, >0.5 mm²standard 4 mm banana plugs |
| Internal data buffer | 1,000 transponders |
| Read range 25% Loop power 100% Loop power | 60 cm (2 ft) 2 m (6 ft) |
| Detection rate Read rate | 100% > 250 chips/second burst for 4 seconds > 50 chips/second continuously |
| Battery | LiPo, 4,000 mAh, 3.7 V 12 hours |
| USB 1.1 | 500 mA |
| Safety & conditions Management Box | |
| Protection class with cable / antenna screwed on |
IP67 -waterproof- |
| Regulatory conformity | CE, RoHS, FCC |
| Temperature | -30°C to 70°C |
| Dimensions / weight | 27 x 66 x 117 mm / 274 g |
Articoli utili nella nostra Knowledge Base:
Modalità della Management Box →
Accensione/Spegnimento Management Box →
